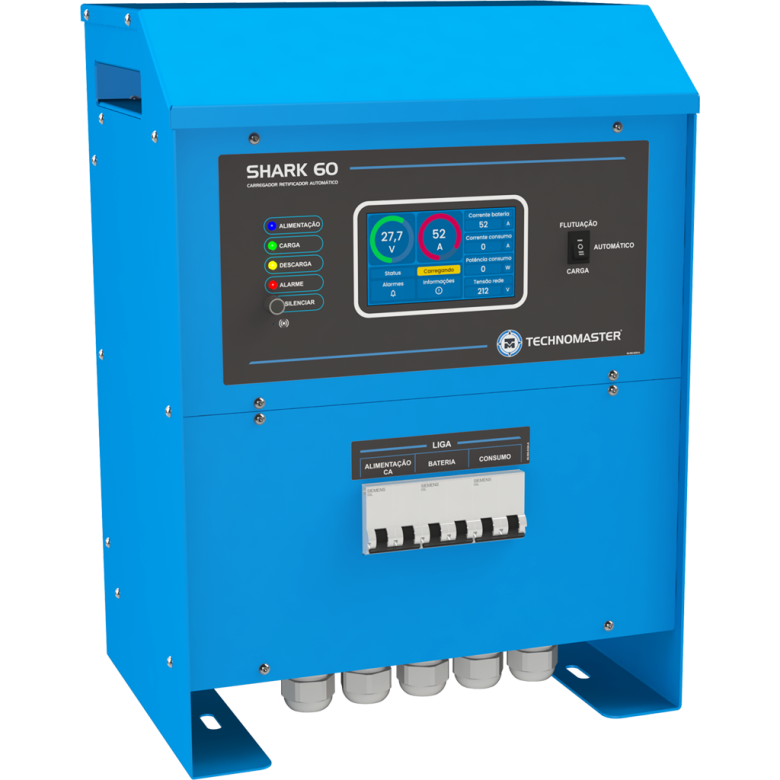

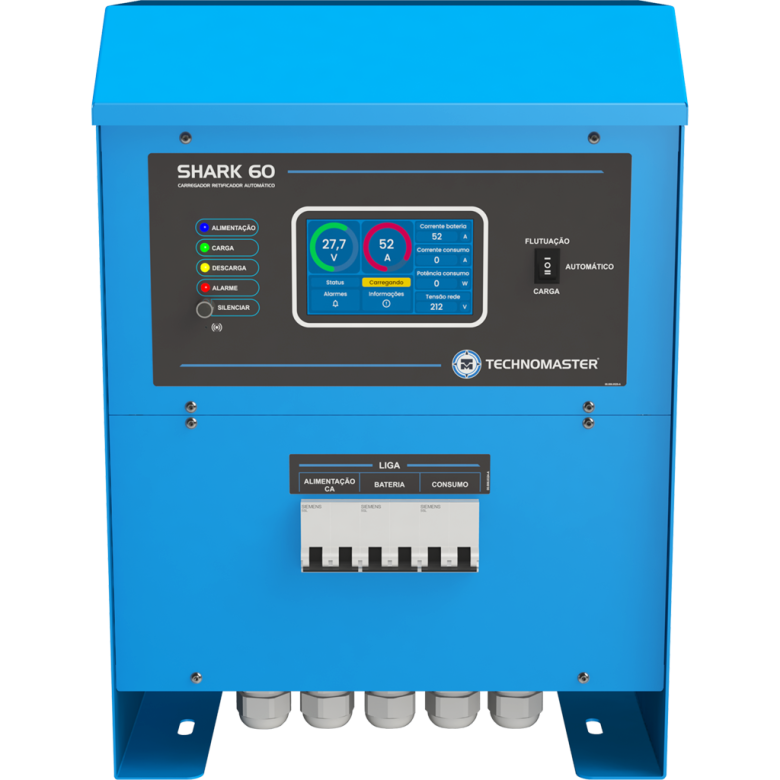

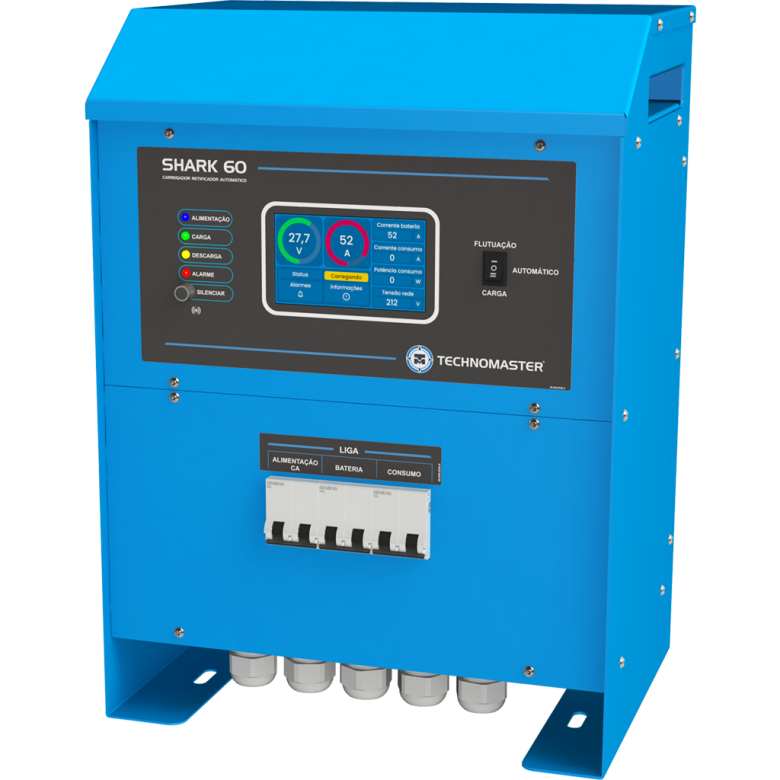

SHARK 60
SHARK 60
Carregador retificador digital para sistemas elétricos navais
O Shark 60 foi desenvolvido para alimentação de sistemas em corrente contínua e carregamento de bancos de baterias em aplicações navais. Com arquitetura digital, construção robusta e recursos de monitoramento, integra-se aos sistemas embarcados oferecendo controle, confiabilidade e operação contínua.
3 principais benefícios:
- Alimentação simultânea do banco de baterias e das cargas em corrente contínua
- Comunicação RS-485 com protocolo Modbus RTU para integração ao sistema embarcado
- Monitoramento e configuração digital com display gráfico, registro de eventos e aplicativo

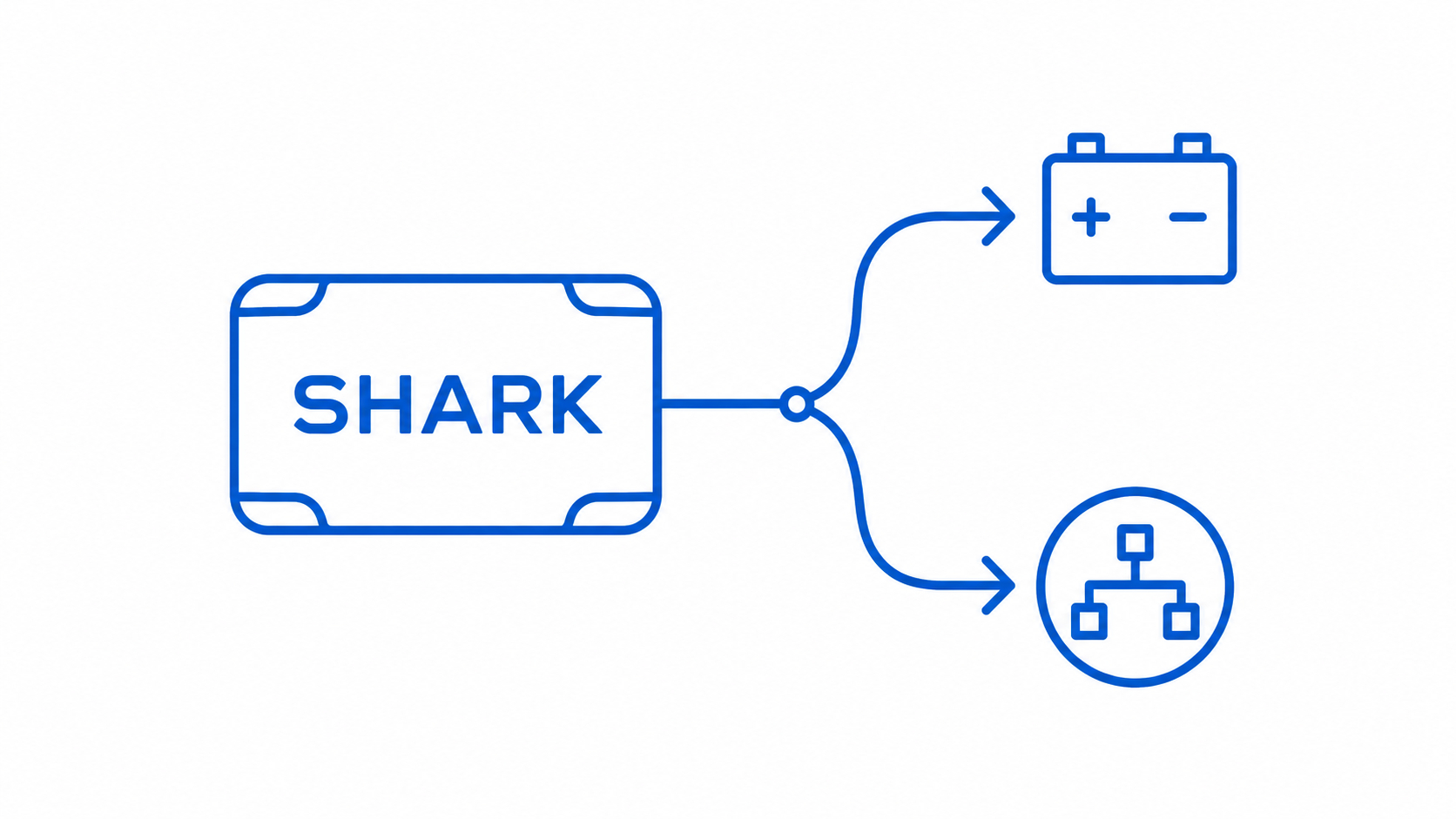

Alimentação e carga simultâneas
O SHARK 60 fornece alimentação nominal em 24 VCC com corrente de saída de 60 A, atendendo simultaneamente ao banco de baterias e às cargas em corrente contínua. Seus quatro estágios de carga configuráveis permitem adequar o funcionamento às características do sistema elétrico e do banco de baterias.
Monitoramento e integração digital
A comunicação RS-485 isolada, com velocidade ajustável e protocolo Modbus RTU, permite integrar o SHARK 60 a sistemas supervisórios e de automação naval. O display gráfico disponibiliza informações de operação e diagnóstico local, enquanto o registro de eventos auxilia na rastreabilidade de ocorrências e nos procedimentos de manutenção.
Construção para operação contínua
O equipamento utiliza transformador isolador com enrolamento em cobre, ponte retificadora de alto desempenho e gabinete em aço com pintura eletrostática. A ventilação automática com controle progressivo atua conforme a demanda térmica, compondo uma construção desenvolvida para a continuidade da operação.
Alimentação e carregamento controlados para aplicações navais críticas
O SHARK 60 é um carregador retificador digital desenvolvido para fornecer alimentação em 24 VCC com corrente nominal de 60 A. O equipamento atende simultaneamente ao banco de baterias e às cargas em corrente contínua, reunindo alimentação e carregamento em uma arquitetura destinada aos sistemas elétricos embarcados.
Seus quatro estágios de carga são configuráveis, e a operação pode ser acompanhada pelo display gráfico integrado. Para integração com sistemas externos, o equipamento dispõe de comunicação RS-485 isolada com protocolo Modbus RTU, além de registro de eventos para apoio ao diagnóstico e à manutenção. A configuração também pode ser realizada por computador.
Especificações técnicas
Os parâmetros abaixo apresentam as principais características elétricas, operacionais e construtivas do SHARK 60. Para a especificação do equipamento, devem ser considerados principalmente a alimentação disponível em corrente alternada, a tensão e a corrente requeridas pelo sistema em corrente contínua e as condições previstas para instalação e operação.
| Parâmetro | Informação | Aplicação prática |
|---|---|---|
| Tensão nominal de saída | 24 VCC | Alimentação de sistemas em corrente contínua e bancos de baterias em 24 VCC. |
| Corrente nominal de saída | 60 A | Corrente nominal disponível para alimentação das cargas CC e carregamento do banco de baterias. |
| Alimentação | 220/380/400/440 VCA ou 110/220 VCA selecionável | Permite a especificação do equipamento conforme a alimentação em corrente alternada disponível no sistema. |
| Frequência de entrada | 50 ou 60 Hz | Operação com alimentação em frequência de 50 ou 60 Hz. |
| Estágios de carga | 4 configuráveis | Permitem adequar o funcionamento às características do sistema elétrico e do banco de baterias. |
| Comunicação | RS-485 isolada / Modbus RTU / USB-C | Integração com sistemas supervisórios e de automação naval para monitoramento remoto. |
| Interface e registro | Display gráfico e registro de eventos | Disponibiliza informações locais de operação e diagnóstico e auxilia na rastreabilidade das ocorrências. |
| Configuração | Por computador | Permite configurar os parâmetros previstos para o funcionamento do equipamento. |
| Controle | Digital microprocessado | Realiza o gerenciamento eletrônico das funções de operação, supervisão e proteção do equipamento. |
| Proteção de entrada e saída | Disjuntores | Proteções dedicadas nos circuitos de entrada e saída do equipamento. |
| Proteções eletrônicas | Sobrecorrente, subtensão, sobretensão, sobretemperatura, falha de alimentação, falha do ventilador e falhas de sensores | Supervisão eletrônica das condições de corrente, tensão, temperatura, alimentação, ventilação e sensores. |
| Ventilação | Automática progressiva | O controle da ventilação atua de acordo com a demanda térmica do equipamento. |
| Temperatura de operação | 0 a 45 °C | Faixa de temperatura especificada para operação do equipamento. |
| Grau de proteção | IP31 | Grau de proteção especificado para o equipamento. |
| Dimensões (A × L × P) | 472 × 352 × 258 mm | Referência dimensional para planejamento do espaço destinado ao equipamento. |
| Peso | 42,5 kg | Referência para o planejamento de instalação e manuseio do equipamento. |
Alimentação contínua exige controle e visibilidade
Em sistemas elétricos embarcados, o carregamento do banco de baterias precisa ocorrer em conjunto com a alimentação das cargas em corrente contínua. Ao mesmo tempo, informações de operação e diagnóstico precisam estar disponíveis para que a equipe possa acompanhar o comportamento do sistema e identificar ocorrências.
O SHARK 60 atende simultaneamente ao banco de baterias e às cargas CC, utilizando quatro estágios de carga configuráveis. O display gráfico permite o acompanhamento local, enquanto a comunicação RS-485 com protocolo Modbus RTU possibilita a integração aos sistemas supervisórios e de automação naval. O registro de eventos complementa esse conjunto ao manter informações úteis para rastreabilidade e manutenção.
Dessa forma, alimentação, carregamento, monitoramento e diagnóstico fazem parte de uma mesma solução, proporcionando à operação e às equipes técnicas maior disponibilidade de informações para acompanhar o sistema elétrico embarcado.
