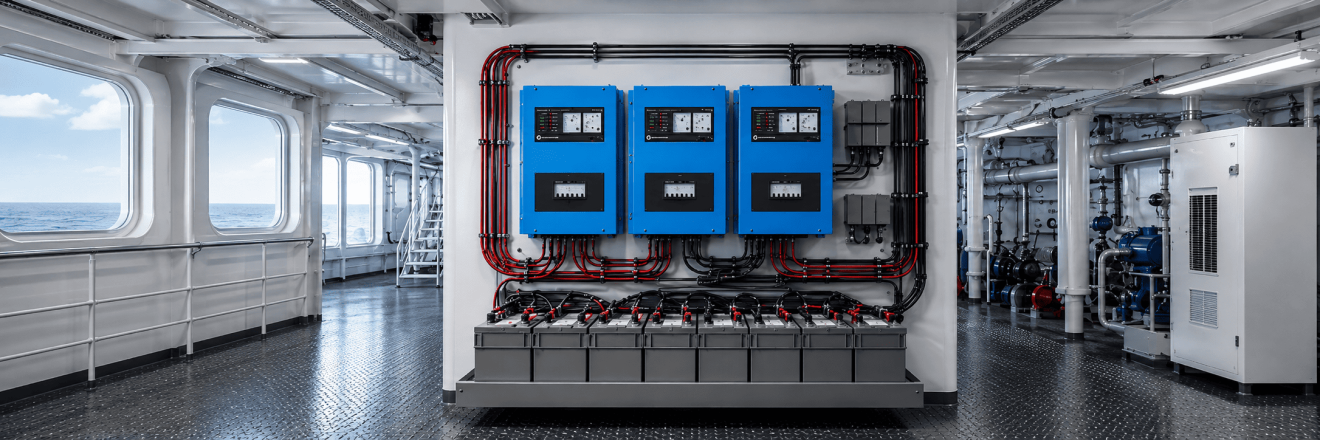

Sistema elétrico embarcado confiável: critérios para escolher os equipamentos
A continuidade de uma operação naval depende de diversos sistemas que necessitam de energia elétrica para funcionar corretamente. Comunicação, navegação, automação, sinalização, iluminação, bombas, equipamentos de segurança e sistemas auxiliares são alguns exemplos.
Por isso, a escolha de carregadores de baterias, retificadores, fontes de alimentação e equipamentos de monitoramento não deve considerar apenas potência, tensão ou corrente nominal. O sistema precisa ser analisado como um conjunto, considerando as condições reais da embarcação e da operação.
01
Aplicação
Entenda qual função o equipamento deverá cumprir e quais cargas dependerão dele.
02
Compatibilidade
Verifique a alimentação disponível, as baterias, as cargas e os demais componentes do sistema.
03
Confiabilidade
Analise proteções, regime de trabalho, condições ambientais, supervisão e criticidade.
04
Suporte
Considere documentação, assistência técnica, orientação e experiência do fabricante.
Uma falha na alimentação pode comprometer mais do que o funcionamento de um equipamento isolado. Dependendo da aplicação, ela pode interromper processos, reduzir a disponibilidade da embarcação e dificultar a identificação de problemas durante a operação.
Estaleiros, armadores, integradores e operadores precisam avaliar a rede disponível, as cargas em corrente contínua, o banco de baterias, o ambiente, o regime de funcionamento e os recursos de proteção e supervisão. A seguir, apresentamos os principais critérios que devem ser observados.
1. Entenda a função do equipamento no sistema
Antes de comparar modelos, é necessário definir claramente qual função o equipamento deverá cumprir.
Algumas aplicações precisam apenas carregar e manter um banco de baterias. Outras necessitam que o equipamento também alimente continuamente as cargas em corrente contínua enquanto mantém as baterias carregadas.
Também podem existir situações em que diferentes bancos precisam ser carregados de forma independente ou em que a operação exige medição, sinalização e comunicação com outros sistemas.
Principais necessidades do sistema
- Carregamento e manutenção das baterias;
- Alimentação contínua das cargas em corrente contínua;
- Atendimento simultâneo das cargas e do banco de baterias;
- Carregamento de diferentes bancos;
- Medição de tensão e corrente;
- Sinalização de estados e falhas;
- Comunicação com sistemas de supervisão;
- Operação como fonte principal ou redundante.
Equipamentos com valores semelhantes de corrente podem ter funções e características completamente diferentes. Por isso, a aplicação deve ser definida antes da escolha do modelo.
2. Verifique as características da alimentação disponível
O equipamento precisa ser compatível com a rede elétrica da embarcação. Essa análise deve considerar não apenas os valores nominais, mas também as condições que podem ocorrer durante a operação.
- Tensão nominal de entrada;
- Faixa permitida de variação;
- Frequência da rede;
- Alimentação monofásica ou trifásica;
- Qualidade e estabilidade da energia;
- Possibilidade de oscilações ou interrupções;
- Características do gerador ou da alimentação de cais;
- Comportamento durante transferências entre fontes.
A tensão indicada na identificação da rede nem sempre representa todas as condições encontradas durante a operação. Variações, quedas momentâneas e interferências podem afetar o funcionamento dos equipamentos.
Quando a alimentação pode vir de fontes diferentes, como gerador de bordo e rede de cais, também é necessário verificar se todas apresentam características compatíveis com o equipamento.
3. Calcule a demanda das cargas em corrente contínua
A corrente nominal do equipamento deve ser definida com base na demanda real do sistema, e não apenas na soma simplificada das cargas instaladas.
- Consumo nominal de cada carga;
- Quantidade de equipamentos em funcionamento simultâneo;
- Picos de corrente durante partidas;
- Cargas essenciais que não podem ser interrompidas;
- Períodos de maior demanda;
- Possibilidade de ampliação futura;
- Corrente necessária para carregar as baterias.
Quando o mesmo equipamento alimenta as cargas e carrega o banco, sua capacidade precisa atender às duas necessidades.
Relação simplificada
Corrente necessária = consumo simultâneo das cargas + corrente destinada ao carregamento
Essa relação deve ser avaliada tecnicamente, considerando as características do equipamento e da aplicação.
Um equipamento subdimensionado pode trabalhar próximo do limite por períodos prolongados, demorar mais para carregar as baterias ou não atender adequadamente às cargas. Já um equipamento excessivamente dimensionado pode aumentar custos e exigir condições de instalação que não trazem benefícios reais à operação.
4. Conheça o comportamento das cargas
Duas instalações com a mesma corrente média podem exigir soluções diferentes. Algumas cargas apresentam consumo relativamente estável. Outras possuem picos durante a partida ou mudam frequentemente de estado.
Bombas, válvulas, motores, sistemas de comunicação, automação e equipamentos eletrônicos podem apresentar comportamentos distintos.
- Corrente de operação;
- Corrente de partida;
- Tempo de duração dos picos;
- Sensibilidade a variações de tensão;
- Frequência de acionamento;
- Prioridade operacional;
- Funcionamento contínuo ou intermitente.
A análise do perfil das cargas ajuda a definir a capacidade necessária e os recursos de proteção e supervisão mais adequados.
5. Avalie corretamente o banco de baterias
O banco de baterias não deve ser analisado apenas pela tensão nominal ou pela capacidade em ampère-hora.
- Tecnologia das baterias;
- Tensão nominal;
- Capacidade total;
- Quantidade de bancos;
- Associação em série ou paralelo;
- Corrente máxima recomendada de carga;
- Tensões de absorção e flutuação;
- Temperatura de operação;
- Profundidade de descarga;
- Perfil de utilização;
- Sistema de gerenciamento e proteções existentes.
Baterias chumbo-ácido, AGM, gel e lítio podem exigir estratégias diferentes de carregamento.
Nos sistemas com baterias de lítio, por exemplo, também é necessário considerar o funcionamento do BMS. Caso ele interrompa repentinamente o carregamento para proteger o banco, o restante do sistema precisa estar preparado para essa mudança de condição.
A compatibilidade entre carregador, bateria e sistema de gerenciamento deve ser confirmada antes da utilização.
6. Considere o tempo disponível para recarga
A capacidade do banco indica quanto de energia pode ser armazenado, mas não informa quanto tempo será necessário para recuperar a carga utilizada.
- Capacidade do banco;
- Estado de carga inicial;
- Corrente efetivamente disponível para carregamento;
- Consumo simultâneo das cargas;
- Limites impostos pelas baterias;
- Etapas do processo de carga;
- Perdas do sistema;
- Tempo disponível com a fonte de alimentação ativa.
Se parte da corrente do equipamento estiver atendendo às cargas da embarcação, apenas o restante estará disponível para as baterias.
Exemplo prático
Quando um carregador fornece 60 A e as cargas consomem 35 A, a corrente restante para carregamento poderá ser significativamente menor do que a capacidade nominal do equipamento.
Portanto, a análise deve considerar a corrente efetivamente destinada ao banco durante a operação.
Conheça nossas soluções para aplicações navais
A Technomaster desenvolve e fabrica equipamentos para carregamento de baterias, alimentação em corrente contínua e monitoramento de sistemas elétricos utilizados em embarcações e aplicações navais.
Conheça as soluções para o setor naval7. Defina o regime de funcionamento
O regime de trabalho influencia diretamente a solicitação elétrica e térmica do equipamento.
- Funcionamento contínuo;
- Operação somente durante períodos de atracação;
- Funcionamento enquanto o gerador estiver ligado;
- Operação em horários determinados;
- Utilização apenas em situações de contingência;
- Operação com carga estável ou variável;
- Funcionamento próximo da capacidade máxima por longos períodos.
Equipamentos utilizados continuamente precisam operar dentro das condições previstas pelo fabricante, com ventilação adequada e margem compatível com a aplicação.
A especificação deve representar a rotina real da embarcação, e não apenas uma condição pontual ou idealizada.
8. Analise as condições do ambiente de instalação
O ambiente naval pode apresentar condições severas para equipamentos elétricos e eletrônicos.
Condições ambientais
- Temperatura;
- Umidade;
- Salinidade;
- Vibração;
- Poeira ou contaminantes;
- Possibilidade de contato com água.
Condições de instalação
- Ventilação;
- Proximidade de fontes de calor;
- Espaço disponível;
- Acesso para inspeção;
- Acesso para manutenção.
As condições podem variar significativamente entre uma praça de máquinas, um painel, uma cabine técnica ou outro compartimento da embarcação.
O grau de proteção do equipamento também precisa ser compatível com o ambiente. Entretanto, uma classificação de proteção elevada não substitui uma avaliação adequada do local.
As orientações de montagem, afastamento, ventilação e posicionamento fornecidas pelo fabricante devem ser respeitadas.
9. Verifique dimensões e acesso para manutenção
Um equipamento eletricamente adequado pode não ser apropriado se não houver espaço suficiente para sua instalação, ventilação ou manutenção.
- Dimensões externas;
- Peso;
- Orientação de montagem;
- Espaço para passagem de cabos;
- Raio mínimo de curvatura dos condutores;
- Afastamento para ventilação;
- Acesso aos terminais;
- Visualização das sinalizações;
- Espaço para remoção ou substituição;
- Acesso durante inspeções.
Essa avaliação deve ser realizada ainda na fase de especificação. Considerar somente o espaço ocupado pelo gabinete pode gerar dificuldades posteriores.
10. Observe os recursos de proteção
As proteções ajudam o equipamento a responder a condições anormais e reduzem a possibilidade de uma falha se propagar para outras partes do sistema.
Condições protegidas
- Sobrecorrente;
- Curto-circuito;
- Sobretensão;
- Subtensão;
- Temperatura elevada;
- Falha na alimentação;
- Inversão de polaridade;
- Perda de fase;
- Condições anormais no banco de baterias.
Comportamento esperado
- O equipamento interrompe completamente a saída?
- Reduz sua capacidade?
- Retorna automaticamente após a normalização?
- Exige intervenção manual?
- Gera uma sinalização local?
- Disponibiliza a informação para um sistema externo?
Conhecer a resposta do equipamento quando uma proteção atua é fundamental para avaliar os impactos na operação e definir os procedimentos técnicos necessários.
11. Considere medição, sinalização e supervisão
Quanto maior a visibilidade sobre o funcionamento do sistema, mais fácil se torna identificar alterações antes que elas provoquem consequências maiores.
- Indicação de tensão;
- Medição de corrente;
- Estado de carregamento;
- Sinalização de falhas;
- Alarmes visuais ou sonoros;
- Registro de eventos;
- Contatos para sinalização remota;
- Interfaces de comunicação;
- Integração com sistemas de supervisão.
Esses recursos não substituem inspeções e procedimentos de manutenção. Entretanto, ajudam a equipe técnica a compreender o que está acontecendo e a tomar decisões com mais informações.
A necessidade de supervisão local ou remota deve ser definida de acordo com a criticidade da carga e com a forma de operação da embarcação.
12. Avalie a integração com os demais componentes
O equipamento não opera isoladamente. Ele faz parte de um conjunto formado por baterias, proteções, cabos, painéis, cargas, fontes e sistemas de controle.
- Dispositivos de proteção;
- Seções e comprimentos dos cabos;
- Chaves e contatores;
- Barramentos;
- BMS;
- Sistemas de automação;
- Interfaces de comunicação;
- Geradores;
- Alimentação de cais;
- Outros carregadores ou fontes conectados ao mesmo banco.
A presença de diferentes fontes conectadas ao mesmo sistema exige atenção especial. Cada equipamento pode adotar estratégias próprias de controle, medição e carregamento.
Essa integração deve ser avaliada pelo profissional responsável pelo projeto elétrico da embarcação.
Carregadores e retificadores para sistemas navais
A escolha do equipamento deve considerar a alimentação disponível, as cargas em corrente contínua, o banco de baterias e o regime de funcionamento da embarcação. Consulte a linha de carregadores e retificadores da Technomaster para conhecer as opções disponíveis.
Ver carregadores e retificadores13. Considere redundância e criticidade
Nem todas as cargas possuem a mesma importância para a operação. Antes de definir a solução, é necessário classificar os sistemas de acordo com sua criticidade.
Essenciais
Não podem ser interrompidos sem impacto relevante para a operação.
Importantes
Contribuem diretamente para a continuidade e a disponibilidade da embarcação.
Auxiliares
Apoiam a operação, mas podem admitir estratégias diferentes de alimentação.
Dispensáveis
Podem ser temporariamente interrompidos em determinadas condições.
Em aplicações críticas, pode ser necessário avaliar redundância, separação de circuitos, bancos independentes ou estratégias de contingência.
A redundância, entretanto, não significa apenas instalar dois equipamentos. É necessário analisar se eles dependem dos mesmos cabos, proteções, fontes ou pontos de falha.
Essa definição faz parte do projeto elétrico e deve ser realizada por profissionais habilitados, considerando as normas e os requisitos aplicáveis à embarcação.
14. Confira a documentação técnica
A documentação é parte importante da confiabilidade porque orienta a seleção, a montagem, a operação e a manutenção.
- Manual técnico;
- Ficha de especificações;
- Diagramas de conexão;
- Limites elétricos;
- Condições ambientais permitidas;
- Orientações de montagem;
- Procedimentos de operação;
- Informações sobre alarmes;
- Recomendações de manutenção;
- Identificação de peças e versões.
Documentos claros reduzem interpretações incorretas e facilitam o trabalho de estaleiros, integradores, operadores e equipes de manutenção.
15. Verifique a disponibilidade de suporte técnico
Mesmo equipamentos corretamente especificados podem gerar dúvidas durante sua aplicação ou operação.
- Canais de atendimento;
- Disponibilidade de orientação técnica;
- Assistência técnica;
- Acesso a peças de reposição;
- Prazo de atendimento;
- Capacidade de identificar o equipamento e sua versão;
- Disponibilidade de documentos atualizados;
- Histórico do fabricante no segmento.
O suporte não substitui a responsabilidade do projetista ou do instalador, mas contribui para a utilização correta do produto e para a identificação de possíveis ocorrências.
16. Considere a experiência do fabricante
A experiência acumulada contribui para compreender as condições encontradas em diferentes aplicações e transformar esse conhecimento em desenvolvimento, testes, documentação e suporte.
Desde 1996, a Technomaster desenvolve e fabrica equipamentos para aplicações que exigem confiabilidade elétrica e continuidade operacional.
Para o setor naval, disponibilizamos soluções voltadas ao carregamento de baterias, alimentação em corrente contínua e monitoramento, acompanhadas de documentação, orientação para a seleção dos produtos e suporte técnico.
A Technomaster atua como fabricante de equipamentos. O projeto do sistema elétrico, o dimensionamento completo e a instalação devem ser realizados por profissionais habilitados e responsáveis pela aplicação.
Checklist antes de escolher o equipamento
Antes de solicitar uma orientação técnica ou selecionar um modelo, reúna as informações abaixo.
- Tensão e frequência da alimentação;
- Número de fases;
- Tensão do sistema em corrente contínua;
- Lista das cargas e seus consumos;
- Corrente de partida das cargas, quando aplicável;
- Tecnologia e capacidade das baterias;
- Quantidade de bancos;
- Corrente recomendada de carregamento.
- Regime de funcionamento;
- Condições do ambiente;
- Espaço disponível;
- Necessidade de medição e alarmes;
- Interfaces de comunicação necessárias;
- Criticidade das cargas;
- Necessidade de redundância;
- Normas e requisitos aplicáveis.
Quanto mais completas forem essas informações, mais segura será a avaliação do equipamento.
Conclusão
Um sistema elétrico embarcado confiável começa pela compreensão das necessidades reais da operação.
A corrente nominal é importante, mas representa somente uma parte da escolha. Alimentação, cargas, baterias, tempo de recarga, ambiente, regime de funcionamento, proteções, supervisão, integração, documentação e suporte devem ser considerados em conjunto.
Uma especificação adequada reduz incompatibilidades, facilita a operação e contribui para a continuidade dos sistemas elétricos da embarcação.
Precisa avaliar qual equipamento Technomaster atende à sua aplicação naval?
Entre em contato com nossa equipe e envie as características do sistema para receber orientação sobre a seleção dos nossos produtos.
Tags:
Naval
PERGUNTAS FREQUENTES
Não. Também é necessário analisar as cargas, a corrente destinada ao banco de baterias, a alimentação disponível, o regime de funcionamento e as condições ambientais.
Depende da função e das características do modelo. Alguns equipamentos podem alimentar cargas e carregar o banco simultaneamente. Essa informação deve ser confirmada na documentação técnica.
Não. Tecnologia, tensão, capacidade, corrente máxima e parâmetros de carregamento precisam ser compatíveis.
Não. Um equipamento de maior capacidade pode ser desnecessário ou incompatível com o banco de baterias, a rede elétrica, a instalação ou a estratégia de operação.
A corrente utilizada pelas cargas deixa de estar disponível para o carregamento das baterias. Por isso, as duas demandas precisam ser consideradas na especificação.
A necessidade depende da criticidade da aplicação. Recursos de medição, sinalização e comunicação podem facilitar a identificação de alterações e apoiar a tomada de decisão técnica.
A Technomaster fabrica equipamentos e oferece orientação relacionada à seleção e à utilização dos seus produtos. O projeto e a instalação do sistema devem ser realizados por profissionais habilitados.
Informe as características da rede elétrica, a tensão do sistema, as cargas instaladas, a tecnologia e a capacidade das baterias, o regime de funcionamento, o ambiente de instalação e os recursos necessários.
