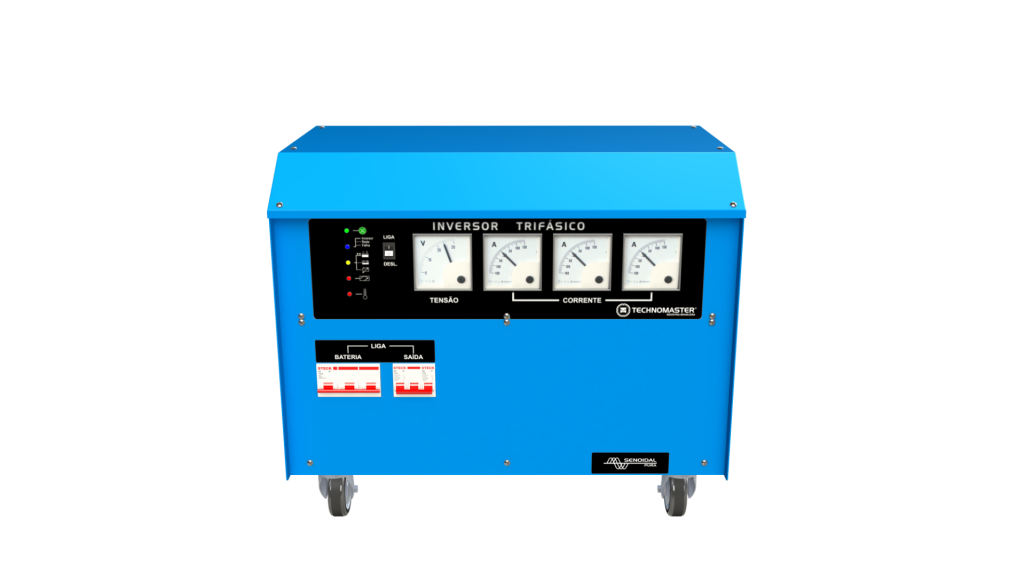

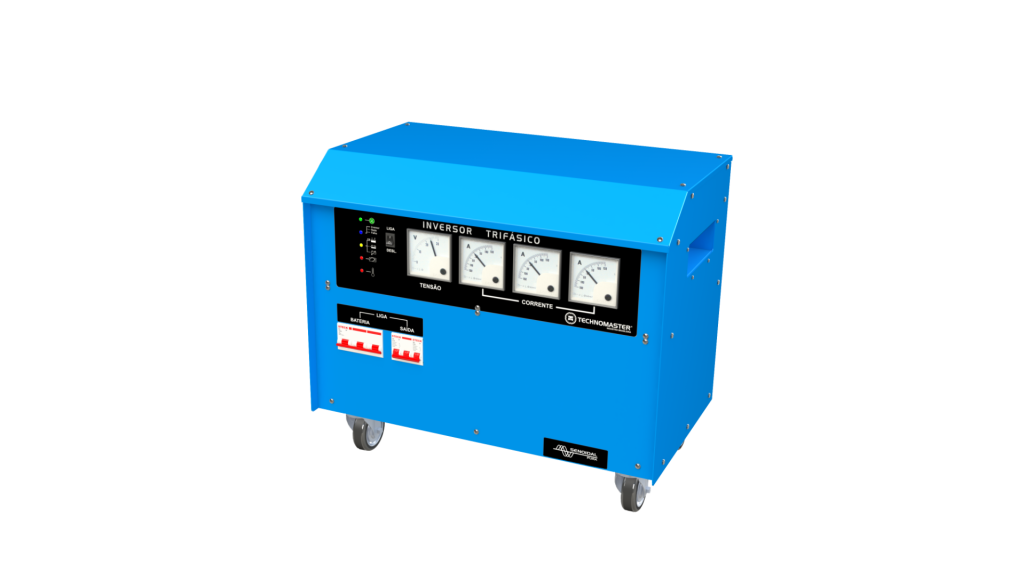

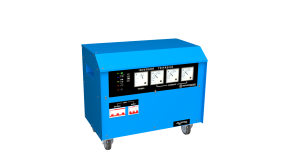

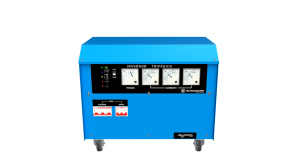

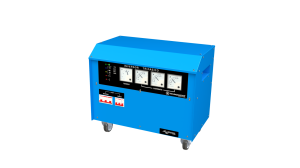

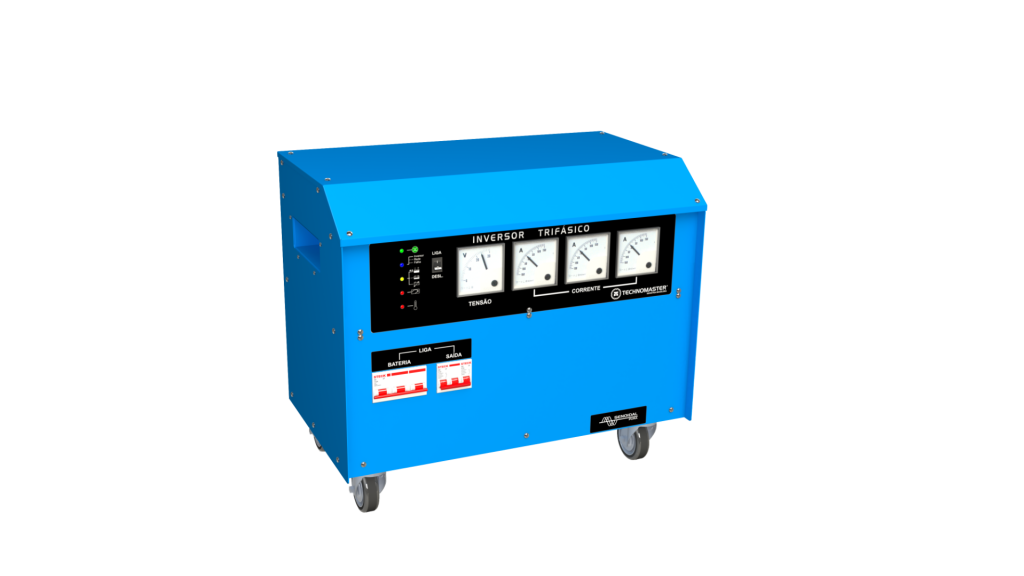

TM10TN
Inversor trifásico para sistemas off-grid e energia embarcada
O TM10TN é um inversor trifásico projetado para converter energia de bancos de baterias em alimentação CA trifásica, viabilizando a operação de cargas industriais e embarcadas em sistemas off-grid. O equipamento fornece energia estável, com onda senoidal pura e operação contínua.
3 principais benefícios
- Fornecimento de energia trifásica em sistemas isolados
- Operação confiável para cargas industriais e motores
- Arquitetura robusta para aplicações embarcadas e off-grid

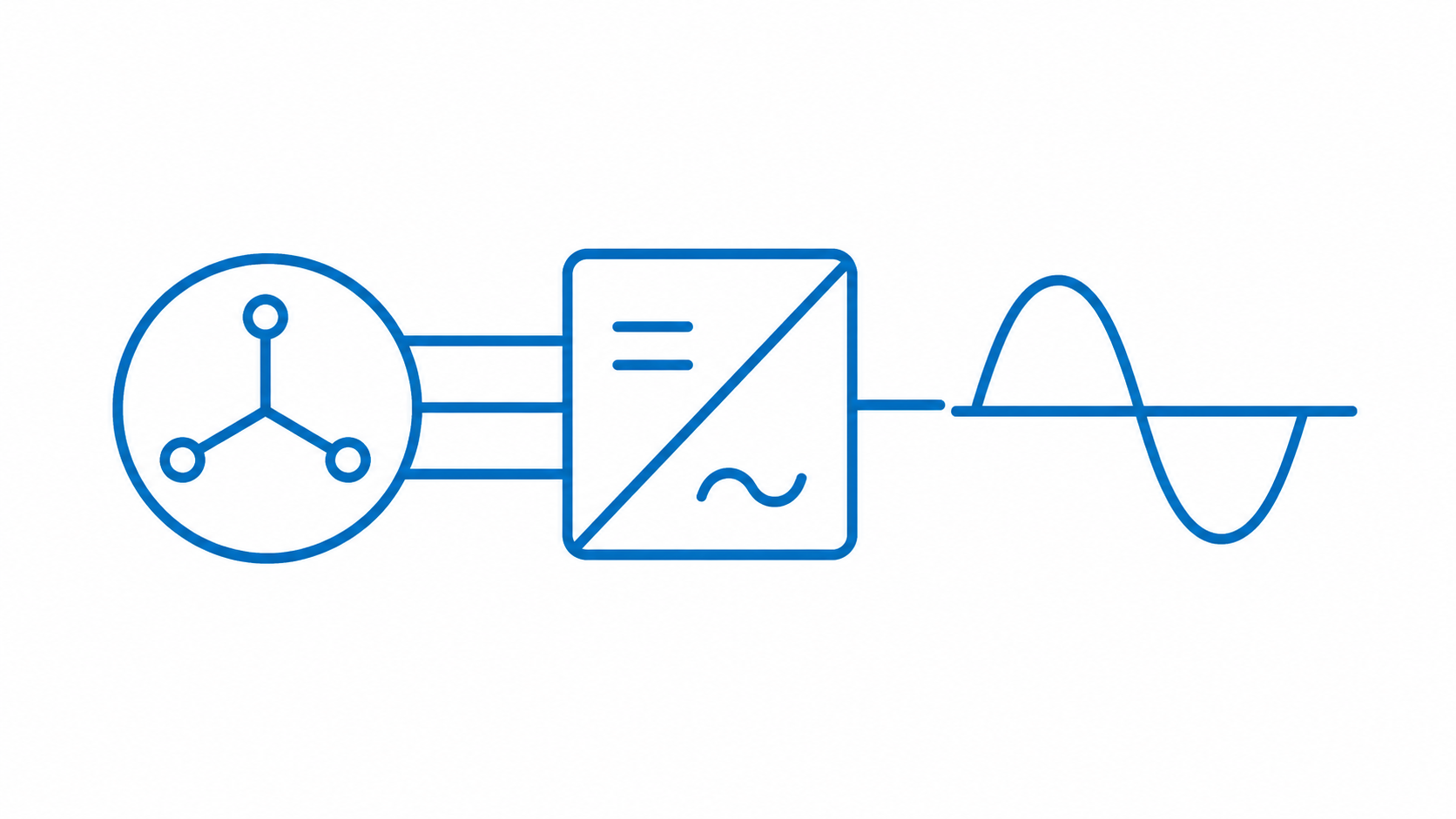

Conversão trifásica em onda senoidal pura
O TM10TN converte a energia em corrente contínua do banco de baterias em corrente alternada trifásica, com forma de onda senoidal pura. Essa característica reduz distorções, melhora o rendimento do sistema e permite alimentar equipamentos CA com maior estabilidade operacional.
Monitoramento por LEDs e alarmes
O painel frontal reúne sinalizações de saída, inversor, bateria, sobrecarga e temperatura. Os LEDs e alarmes sonoros auxiliam na identificação de estados de operação, alertas de bateria, falhas de ventilação, sobrecarga, temperatura elevada e curto-circuito.
Proteção e ventilação progressiva
O TM10TN possui disjuntores de proteção nos barramentos CC e CA, proteção por software na saída do inversor e ventilação forçada proporcional. O sistema monitora a temperatura interna e aciona os ventiladores conforme a necessidade de resfriamento.
Energia trifásica para sistemas off-grid com banco de baterias
O TM10TN é um inversor trifásico desenvolvido para sistemas de energia off-grid que utilizam bancos de baterias como fonte em corrente contínua. Sua função principal é converter essa energia em corrente alternada trifásica, permitindo alimentar cargas elétricas em aplicações residenciais, comerciais ou náuticas.
O equipamento é totalmente microprocessado e conta com onda senoidal pura, rendimento máximo de 92%, ventilação forçada automática, sinalizações visuais e sonoras, disjuntores de proteção e desligamento automático em condições críticas. A configuração de tensão e frequência de saída deve seguir a solicitação do cliente e as características do sistema.
Dados técnicos comparativos
| Parâmetro | TM10TN 5000 VA | TM10TN 10000 VA | Aplicação prática |
|---|---|---|---|
| Tensão de entrada CC | 21–29 V / 42–58 V | 42–58 V | Define a compatibilidade com o banco de baterias do sistema. |
| Tensão de saída CA | 127 / 220 / 220 / 380 V, conforme solicitação do cliente | 127 / 220 / 220 / 380 V, conforme solicitação do cliente | Permite adequar a saída às características da instalação. |
| Frequência de saída CA | 50 ou 60 Hz ±1,0%, conforme solicitação do cliente | 50 ou 60 Hz ±1,0%, conforme solicitação do cliente | Adequação à frequência especificada para a aplicação. |
| Capacidade do inversor | 5000 VA | 10000 VA | Indica a capacidade nominal de fornecimento em corrente alternada. |
| Potência contínua resistiva | 4000 W | 8000 W | Ajuda no dimensionamento das cargas resistivas contínuas. |
| Potência de pico | 10000 VA | 20000 VA | Atende demandas momentâneas superiores à potência contínua. |
| Rendimento máximo | 92% | 92% | Relaciona eficiência de conversão e aproveitamento do banco de baterias. |
| Consumo com carga nula | ±45 W | ±90 W | Deve ser considerado no cálculo de autonomia do sistema. |
| Proteções | Disjuntores nos barramentos e proteção por software na saída | Disjuntores nos barramentos e proteção por software na saída | Aumenta a segurança contra curto-circuito e condições críticas de operação. |
| Temperatura de funcionamento | 0 a 40 °C | 0 a 40 °C | Requer local seco e bem ventilado para operação adequada. |
| Umidade máxima | 95% | 95% | Exige atenção ao ambiente de instalação e à ventilação. |
| Peso | 96 kg | 110 kg | Deve ser considerado no transporte, instalação e fixação. |
| Dimensões | 51 x 58 x 38 cm | 51 x 58 x 38 cm | Auxilia na definição do espaço físico e dos afastamentos para ventilação. |
Mais previsibilidade para sistemas trifásicos fora da rede
Em sistemas off-grid trifásicos, uma das principais dificuldades está em manter a alimentação das cargas com estabilidade, proteção adequada e correta compatibilidade entre banco de baterias, inversor, cabos e barramentos. Erros de dimensionamento podem gerar aquecimento, perdas, desligamentos e redução da vida útil do sistema.
O TM10TN reduz essa complexidade ao reunir conversão CC/CA trifásica, onda senoidal pura, monitoramento por LEDs, alarmes sonoros, ventilação proporcional e proteções nos barramentos em um único equipamento. A operação microprocessada contribui para uma leitura mais clara das condições de funcionamento e das falhas críticas.
Para o integrador e para o usuário, o resultado é uma arquitetura mais organizada, com maior previsibilidade operacional e melhor base técnica para instalação, diagnóstico e manutenção preventiva em sistemas de energia fora da rede.
