TM10 PLUS
TM10 PLUS
Inversor senoidal para sistemas elétricos móveis
O TM10+ foi desenvolvido para converter a energia do banco de baterias de 24 VCC em corrente alternada de 220 VCA com forma de onda senoidal pura. Com potência de 3,5 kVA, oferece alimentação para equipamentos em corrente alternada em aplicações móveis, além de recursos de economia de energia, proteção e monitoramento da operação.
3 principais benefícios:
- Saída senoidal pura de 220 VCA, compatível com eletrodomésticos e motores de indução
- Função ECOBAT para reduzir o consumo do inversor em períodos de baixa demanda
- Proteções contra sobrecarga, sobretemperatura, curto-circuito na saída e descarga profunda das baterias

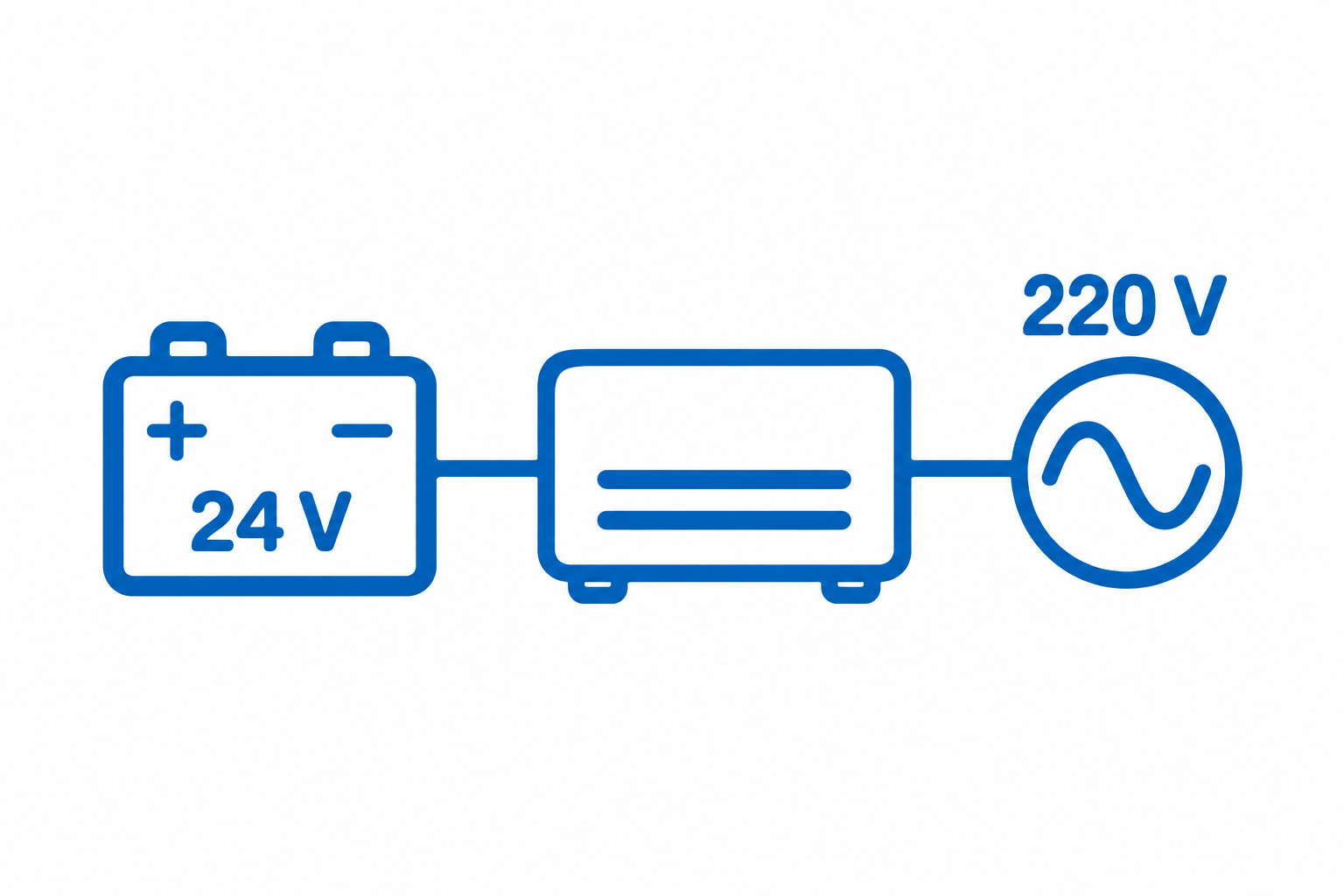

Energia senoidal pura em 220 V
O TM10+ converte a energia do banco de baterias de 24 VCC em 220 VCA com forma de onda senoidal pura. Com potência de 3,5 kVA, permite alimentar equipamentos em corrente alternada em aplicações móveis, inclusive eletrodomésticos e motores de indução, com baixa distorção na tensão de saída.
ECOBAT: economia quando a demanda diminui
A função ECOBAT reduz o consumo a vazio do inversor quando não há demanda significativa na saída. O sistema pode operar em modo busca ou em modo baixa tensão, identificando o aumento de consumo para restabelecer a alimentação conforme a configuração definida no equipamento.
Proteção e acompanhamento da operação
O TM10+ conta com proteções por software contra curto-circuito na saída, sobretemperatura, sobrecarga e descarga profunda das baterias. LEDs e sinais sonoros informam condições de funcionamento e alarme, enquanto as conexões RJ45 disponibilizam interface para controle remoto e comunicação RS485.

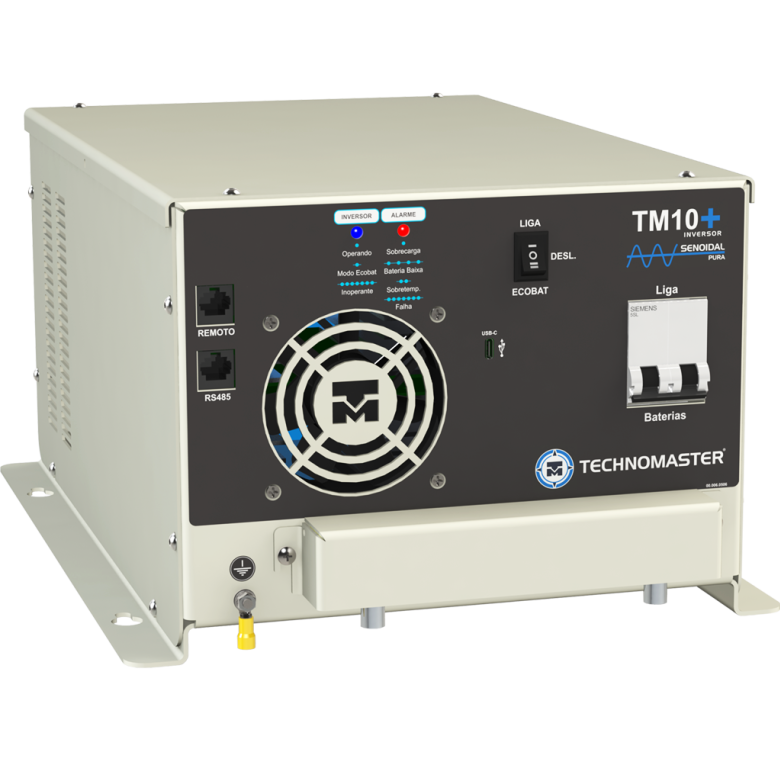

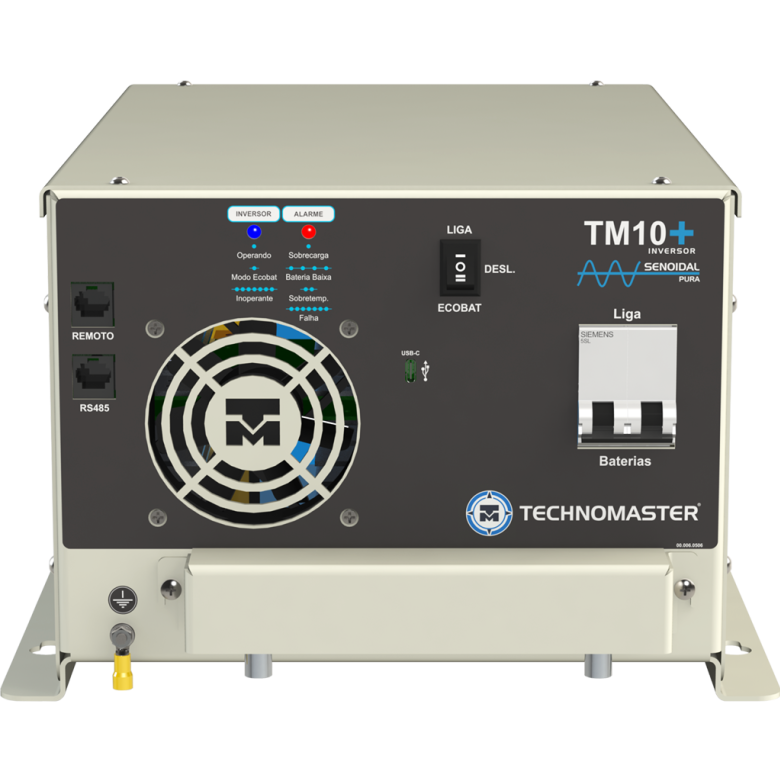

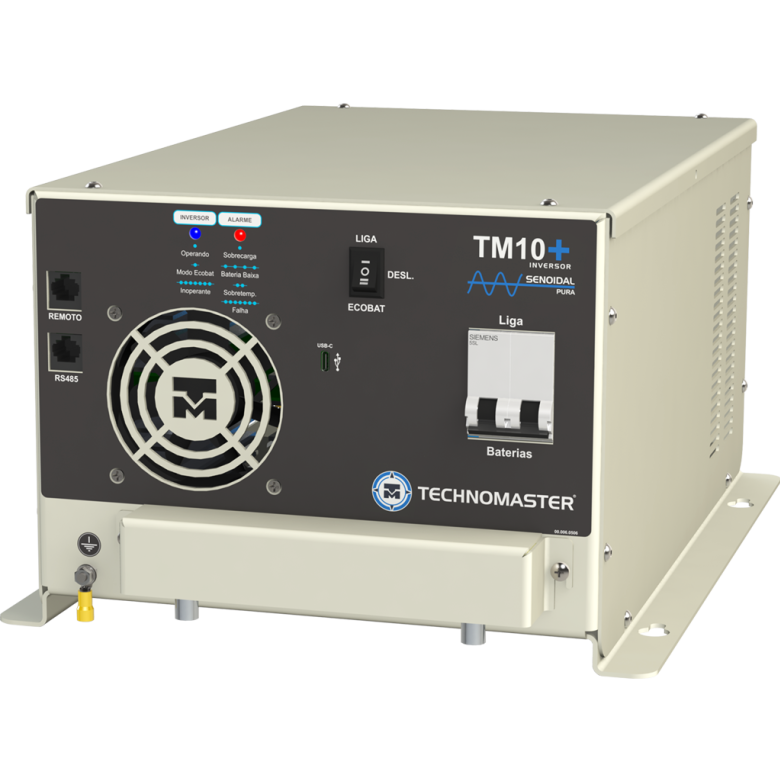

TM10+
Inversor senoidal de 3,5 kVA para aplicações móveis
O TM10+ é um inversor desenvolvido para atender às necessidades de infraestrutura de energia em aplicações móveis. Alimentado por um banco de baterias de 24 VCC, converte corrente contínua em corrente alternada de 220 VCA com forma de onda senoidal pura. Sua potência de inversor é de 3,5 kVA, com potência resistiva de 2.800 W a 25 °C e potência de pico de 5.600 W.
Além da conversão de energia, o equipamento reúne função ECOBAT, proteção contra descarga profunda das baterias, sinalizações visuais e sonoras, ventilação progressiva e possibilidade de ajustes de configuração por conexão USB com microcomputador. O TM10+ também dispõe de conector RJ45 para controle remoto e outro para comunicação RS485, ampliando as possibilidades de acompanhamento e integração do sistema.
Especificações técnicas
Os dados abaixo apresentam as principais características elétricas, ambientais e construtivas do TM10+ 3,5 kVA. Para o correto dimensionamento da aplicação, devem ser consideradas a potência das cargas, a capacidade do banco de baterias e as condições previstas para a instalação.
| Parâmetro | Informação | Aplicação prática |
|---|---|---|
| Potência do inversor a 25 °C | 3.500 VA | Define a capacidade nominal do inversor para o dimensionamento das cargas. |
| Potência resistiva a 25 °C | 2.800 W | Referência para o dimensionamento de cargas resistivas. |
| Potência de pico | 5.600 W | Capacidade de potência de pico informada para o equipamento. |
| Tensão de entrada da bateria | 24 VCC — faixa de 21 a 29 VCC | Destinado à operação com banco de baterias de 24 V. |
| Tensão de saída do inversor | 220 VCA | Alimentação de equipamentos em corrente alternada a partir do banco de baterias. |
| Frequência de saída | 60 Hz — padrão de fábrica | Frequência nominal configurada de fábrica para a saída CA. |
| Consumo a vazio | 40 W | Deve ser considerado no cálculo de consumo e autonomia do banco de baterias. |
| Rendimento máximo do inversor | 92% | Indica o rendimento máximo da conversão de energia CC para CA. |
| Proteções | Curto-circuito na saída, sobretemperatura, sobrecarga e descarga profunda das baterias — por software | Atuam sobre condições anormais de operação previstas pelo equipamento. |
| Temperatura ambiente de funcionamento | -10 °C a 45 °C | Faixa de temperatura ambiente especificada para funcionamento. |
| Umidade máxima | 95% sem condensação | Referência para definição das condições adequadas do local de instalação. |
| Peso | Aproximadamente 36 kg | Deve ser considerado na definição do local e da estrutura de instalação. |
| Dimensões (A × L × P) | 20 × 30 × 43 cm | Auxilia no planejamento do espaço físico destinado ao equipamento. |
| Grau de proteção | IP20 | Deve ser considerado na escolha do ambiente de instalação e na proteção do equipamento. |
Energia em 220 V mesmo longe da rede elétrica
Em aplicações móveis, diversos equipamentos dependem de corrente alternada, enquanto a energia disponível no veículo está armazenada no banco de baterias em corrente contínua. Essa diferença exige uma conversão adequada para que as cargas em 220 V possam ser utilizadas durante a operação.
O TM10+ realiza essa conversão a partir de um banco de 24 VCC, entregando 220 VCA com forma de onda senoidal pura. A potência de 3,5 kVA, a função ECOBAT e as proteções integradas permitem que a conversão de energia seja incorporada à arquitetura elétrica da aplicação considerando tanto a demanda das cargas quanto a autonomia disponível nas baterias.
Para o usuário e para o integrador, isso significa contar com uma fonte de corrente alternada a partir do banco de baterias, com recursos de sinalização, proteção, controle remoto e comunicação previstos no próprio equipamento.
