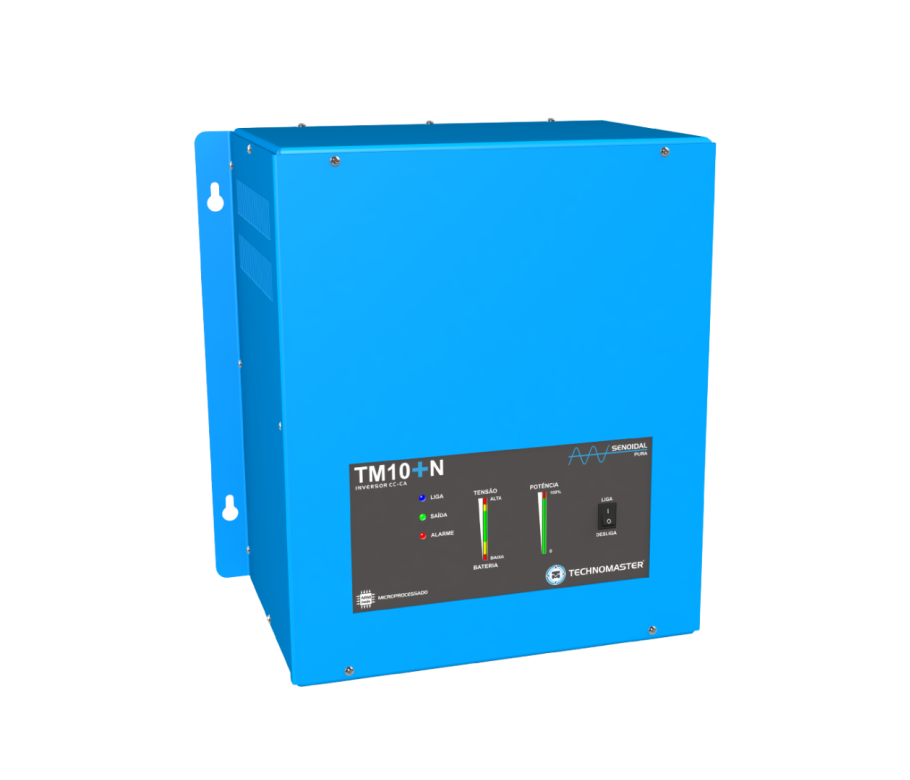

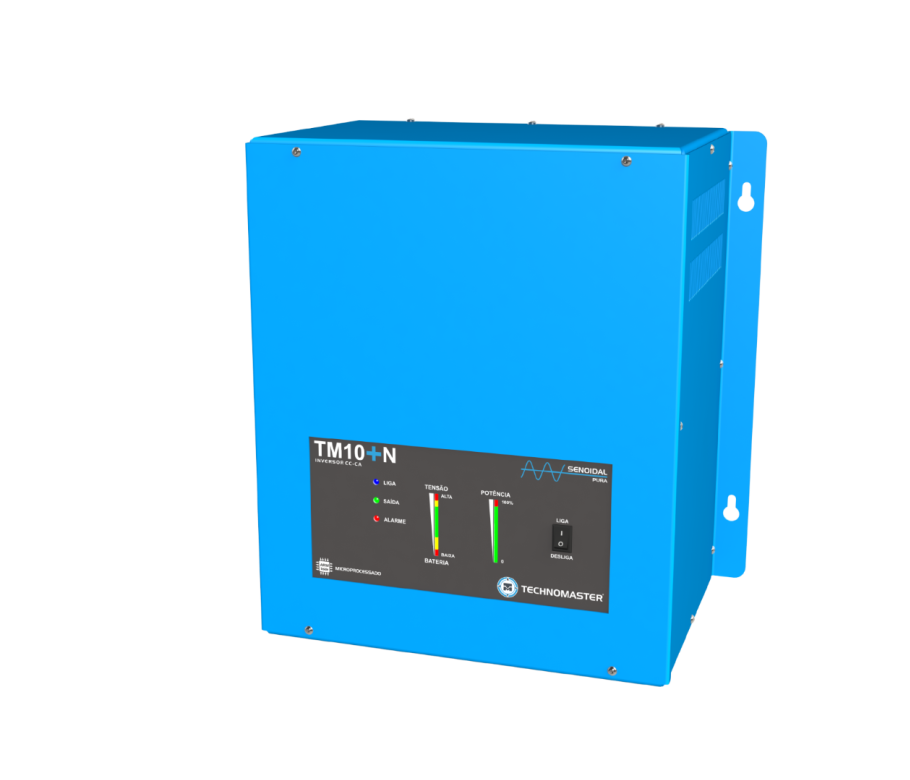

TM10 Plus N
Inversor senoidal para aplicações navais
O TM10 Plus N é um inversor senoidal projetado para atender às necessidades da infraestrutura de energia embarcada em embarcações. Converte energia do banco de baterias em corrente alternada com alta eficiência e realiza o fornecimento contínuo de energia para os sistemas a bordo.
3 principais benefícios
- Fornecimento confiável de energia em embarcações
- Compatibilidade com cargas sensíveis e motores
- Integração com sistemas de automação naval
Energia CA a partir das baterias
O TM10N-3500 converte a corrente contínua do banco de baterias em corrente alternada para alimentar equipamentos conectados à rede CA do sistema. Essa conversão permite utilizar energia armazenada nas baterias em aplicações que exigem alimentação de tomada, especialmente em embarcações e sistemas com infraestrutura baseada em banco de baterias.

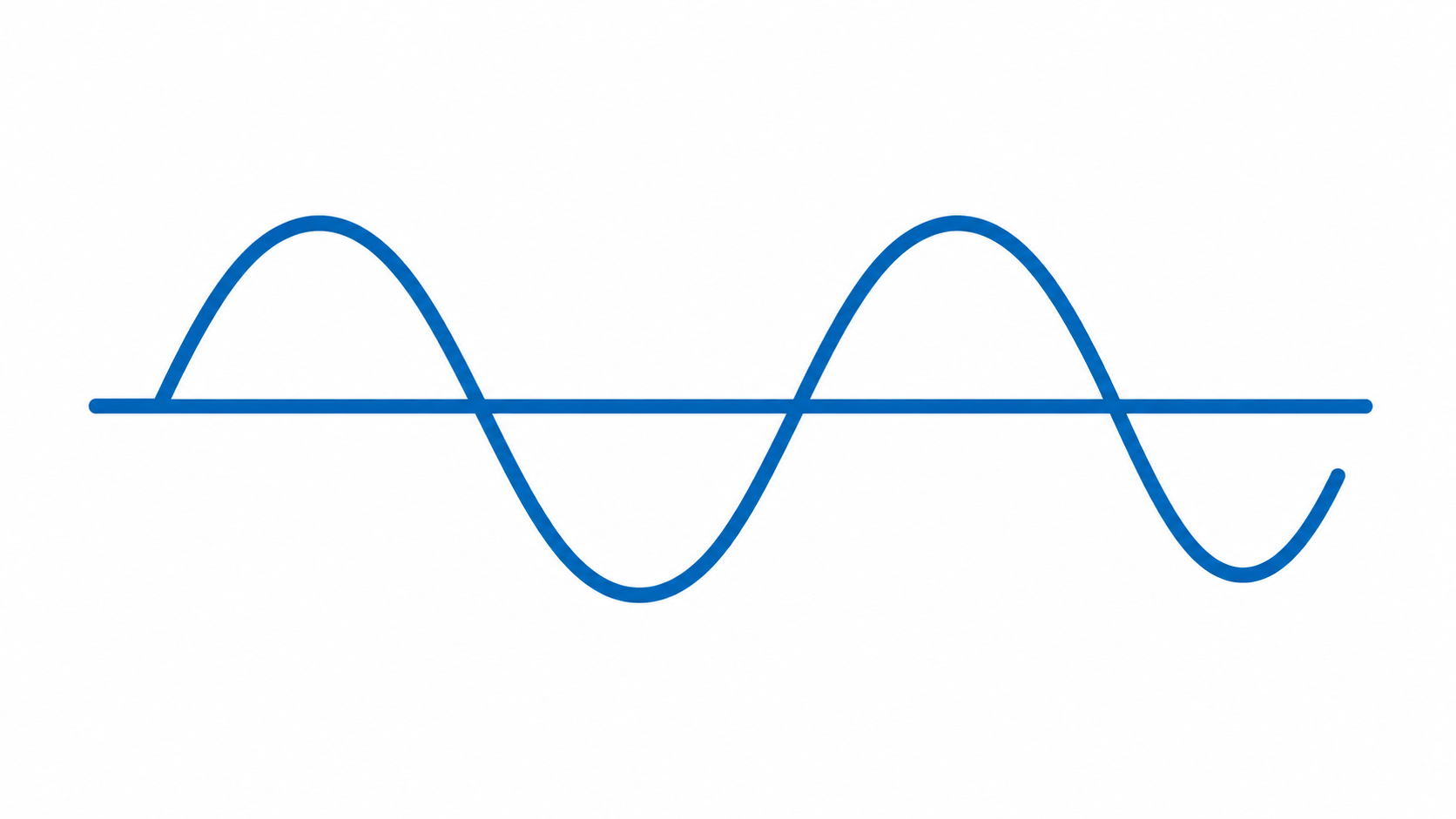

Onda senoidal pura
A saída do inversor possui forma de onda senoidal pura, otimizada para reduzir distorções e melhorar o rendimento do equipamento. Essa característica favorece a alimentação de eletrodomésticos e cargas em corrente alternada, incluindo motores de indução, desde que respeitados os limites de potência e as condições de instalação indicadas no manual.
Proteções e sinalização operacional
O equipamento conta com sinalizações por LEDs e alertas sonoros para indicar condições de operação, bateria, sobrecarga e temperatura. Em situações como baixa tensão, sobrecarga ou temperatura elevada, o inversor pode suspender a operação automaticamente e retomar o funcionamento quando as condições retornam aos níveis adequados.
Inversor senoidal para sistemas com banco de baterias em 24 V
O TM10N-3500 é um inversor senoidal projetado para converter energia em corrente contínua proveniente de banco de baterias em energia elétrica de corrente alternada. Sua aplicação é indicada para embarcações e sistemas que utilizam baterias como fonte de energia, oferecendo alimentação CA para equipamentos compatíveis com a tensão de saída especificada.
O equipamento é totalmente microprocessado, possui ventilação forçada automática e proteções relacionadas a sobrecarga, sobretemperatura e curto-circuito. Para operação adequada, o manual orienta instalação em ambiente seco, ventilado, com temperatura inferior a 45°C, cabos corretamente dimensionados e posicionamento próximo ao banco de baterias para reduzir perdas no barramento CC.
Dados técnicos principais
| Parâmetro | Informação | Aplicação prática |
|---|---|---|
| Modelo | TM10N-3500 | Identifica o inversor senoidal de 3500 VA da linha TM10N. |
| Tensão de entrada da bateria | 21 a 29 VCC | Indicado para operação com banco de baterias em 24 V. |
| Tensão de saída do inversor | 120–127 VCA ou 220 VCA, conforme solicitação do cliente | Permite adequar o equipamento à tensão CA definida para o sistema. |
| Potência do inversor a 25°C | 3500 VA | Define a capacidade nominal de fornecimento do inversor. |
| Potência resistiva a 25°C | 2800 W | Ajuda no dimensionamento de cargas resistivas conectadas ao sistema. |
| Potência de pico | 5600 W | Auxilia na avaliação de cargas que exigem maior potência por curto período. |
| Frequência de saída | 60 Hz | Compatível com sistemas e equipamentos CA especificados para essa frequência. |
| Consumo a vazio | 40 W | Indica o consumo do inversor sem carga conectada. |
| Rendimento máximo | 92% | Contribui para menor perda de energia durante a conversão CC/CA. |
| Proteção de curto-circuito na entrada | Disjuntores | Protege o barramento CC de entrada conforme a configuração do equipamento. |
| Proteção de curto-circuito na saída | Proteção por software | Auxilia na proteção da saída CA do inversor. |
| Temperatura ambiente de funcionamento | -10°C a 45°C | Orienta o local de instalação e as condições térmicas de operação. |
| Umidade máxima | 95% sem condensação | Reforça a necessidade de instalação em ambiente seco e protegido. |
| Peso | 36 kg | Deve ser considerado no manuseio, fixação e instalação. |
| Dimensões | 25 x 40 x 44 cm (A x L x P) | Auxilia na previsão de espaço físico para instalação e ventilação. |
Instalação com menor risco de perdas e aquecimento
Em sistemas alimentados por baterias, uma das principais dores está na conversão de energia com segurança, sem comprometer a autonomia e sem expor a instalação a aquecimento por cabos subdimensionados, baixa ventilação ou uso acima da capacidade do inversor.
O TM10N-3500 reduz essa complexidade ao reunir conversão CC/CA com onda senoidal pura, proteção por disjuntores na entrada, proteção por software na saída, ventilação forçada automática e sinalização por LEDs e alarmes. O manual também orienta instalação próxima ao banco de baterias, uso de cabos adequados e manutenção das aberturas de ventilação.
Com a correta especificação do banco de baterias, dos condutores, das proteções e do local de instalação, o integrador ganha mais previsibilidade na entrega do sistema e o usuário passa a contar com alimentação CA estável para as cargas compatíveis com a potência e as condições de operação do equipamento.
PERGUNTAS FREQUENTES
O TM10 Plus N é apenas um inversor comum?
Não. É um inversor projetado para aplicações embarcadas, com foco em operação confiável e integração com sistemas navais.
O equipamento pode alimentar motores?
Sim. A saída senoidal pura permite operação com motores de indução e outros equipamentos elétricos.
O equipamento possui comunicação com sistemas externos?
Sim. Possui comunicação RS485 Modbus para integração com CLPs, IHMs e sistemas de monitoramento.
O inversor possui proteções?
Sim. Conta com proteções contra sobrecarga, sobretemperatura e curto-circuito.
O TM10 Plus N pode ser usado fora de embarcações?
Sim, mas sua concepção é otimizada para aplicações navais.
