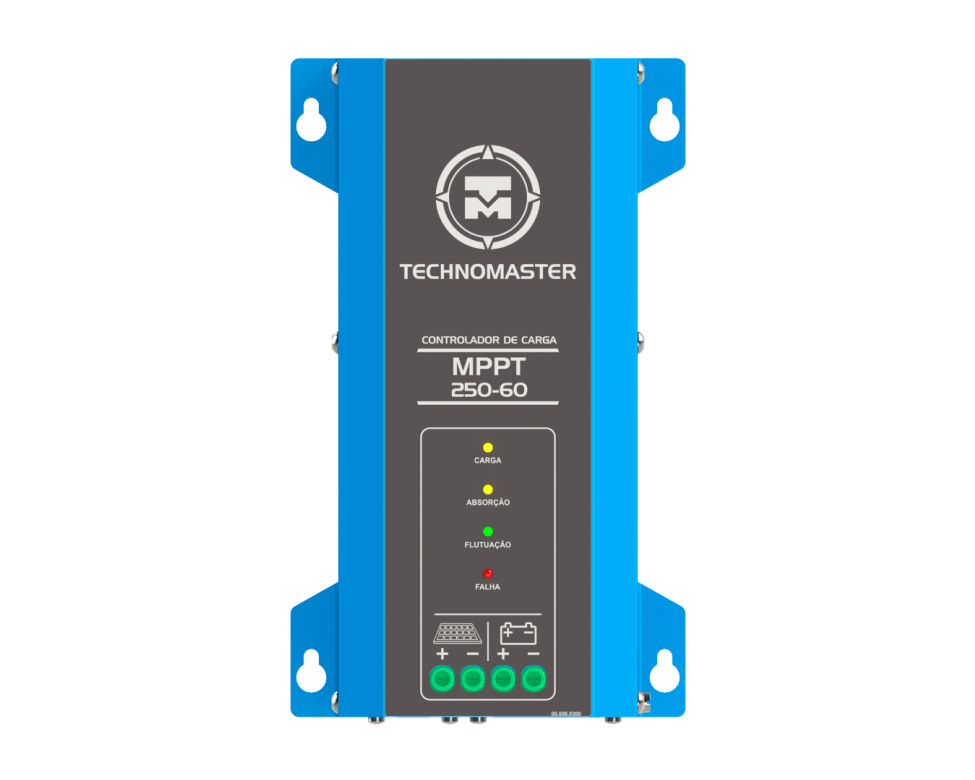

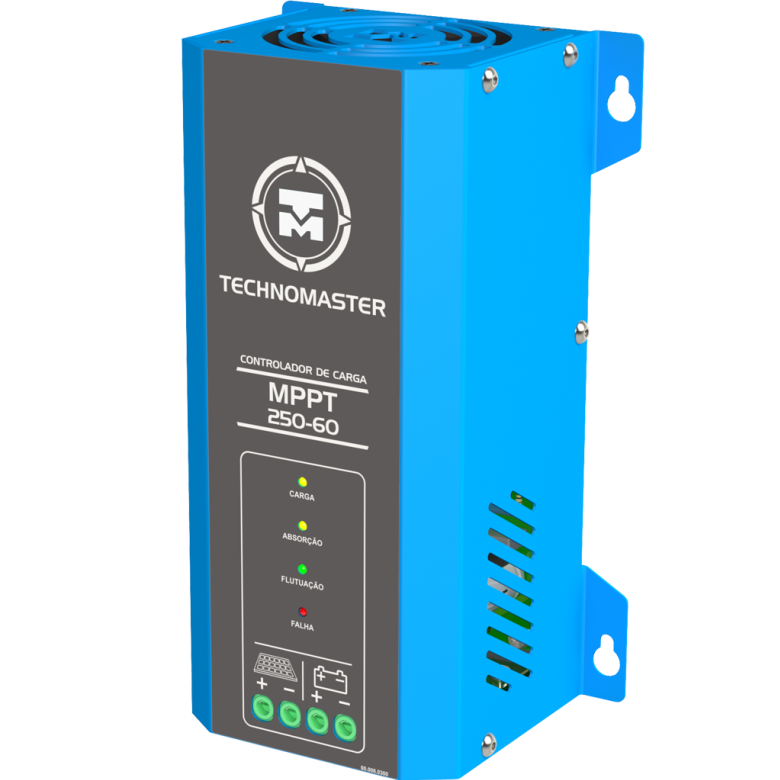

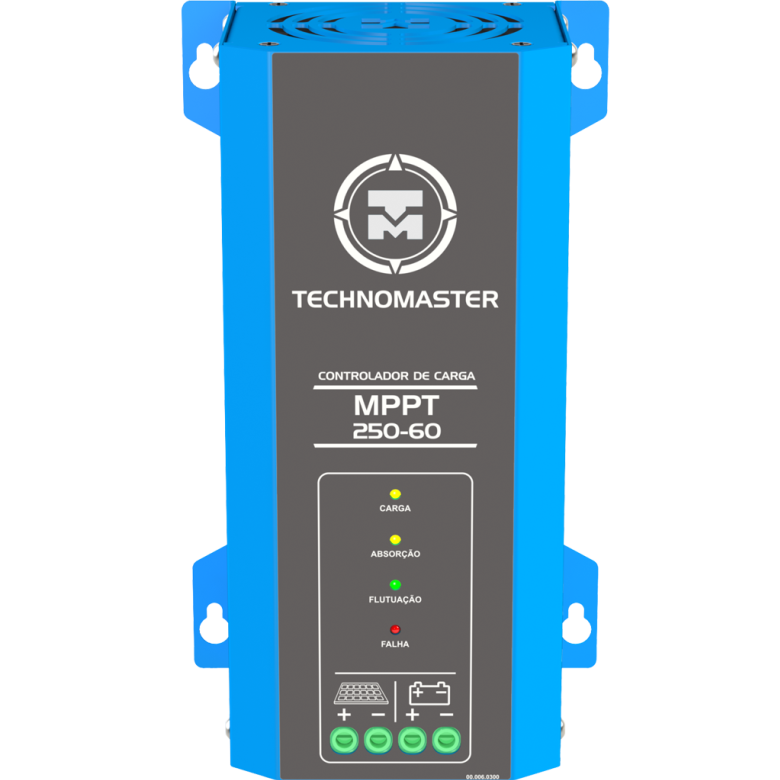

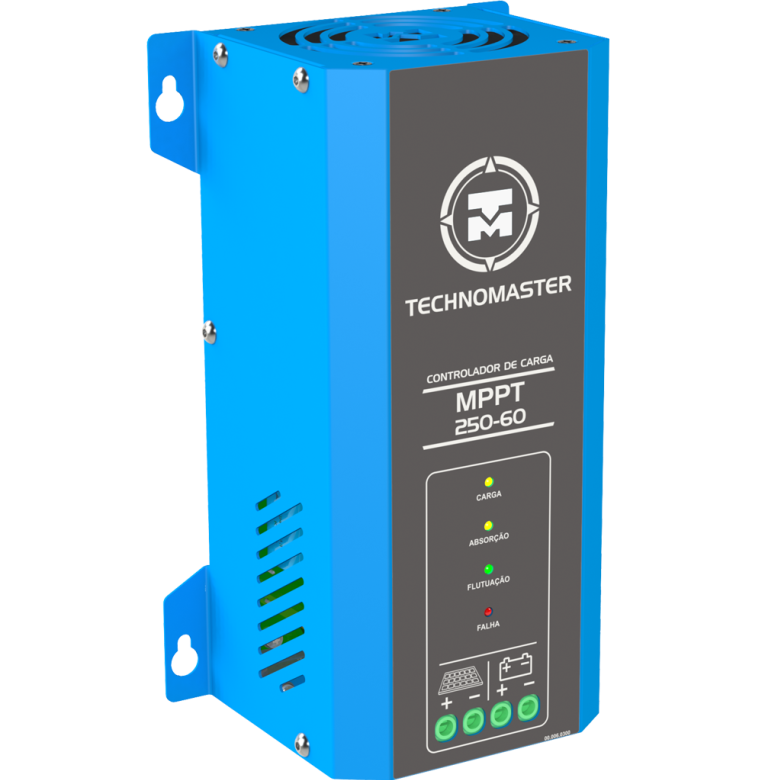

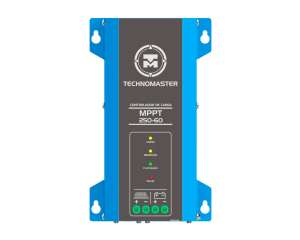

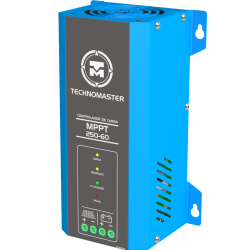

MPPT 250-60 - CONTROLADOR DE CARGA
Controlador de carga CC/CC com rastreamento de máxima potência
O MPPT 250-60 é um controlador de carga CC/CC para recarga de bancos de baterias a partir de fontes renováveis em corrente contínua, como geração fotovoltaica, eólica e hidroelétrica.
Com tecnologia MPPT, o equipamento rastreia continuamente o ponto de máxima potência da fonte de entrada para extrair melhor a energia disponível e garantir uma recarga mais eficiente, consistente e controlada do banco de baterias.
Benefícios
- Melhor aproveitamento da energia disponível para carga
- Recarga controlada do banco de baterias
- Resposta automática às variações da fonte
Aproveitamento por MPPT
O Controlador de Carga MPPT 250-60 rastreia o ponto máximo de potência da fonte de energia para transferir a maior potência disponível ao banco de baterias. Essa tecnologia contribui para melhor aproveitamento de placas fotovoltaicas, geradores eólicos, microcentrais hidrelétricas ou outras fontes de corrente contínua compatíveis.

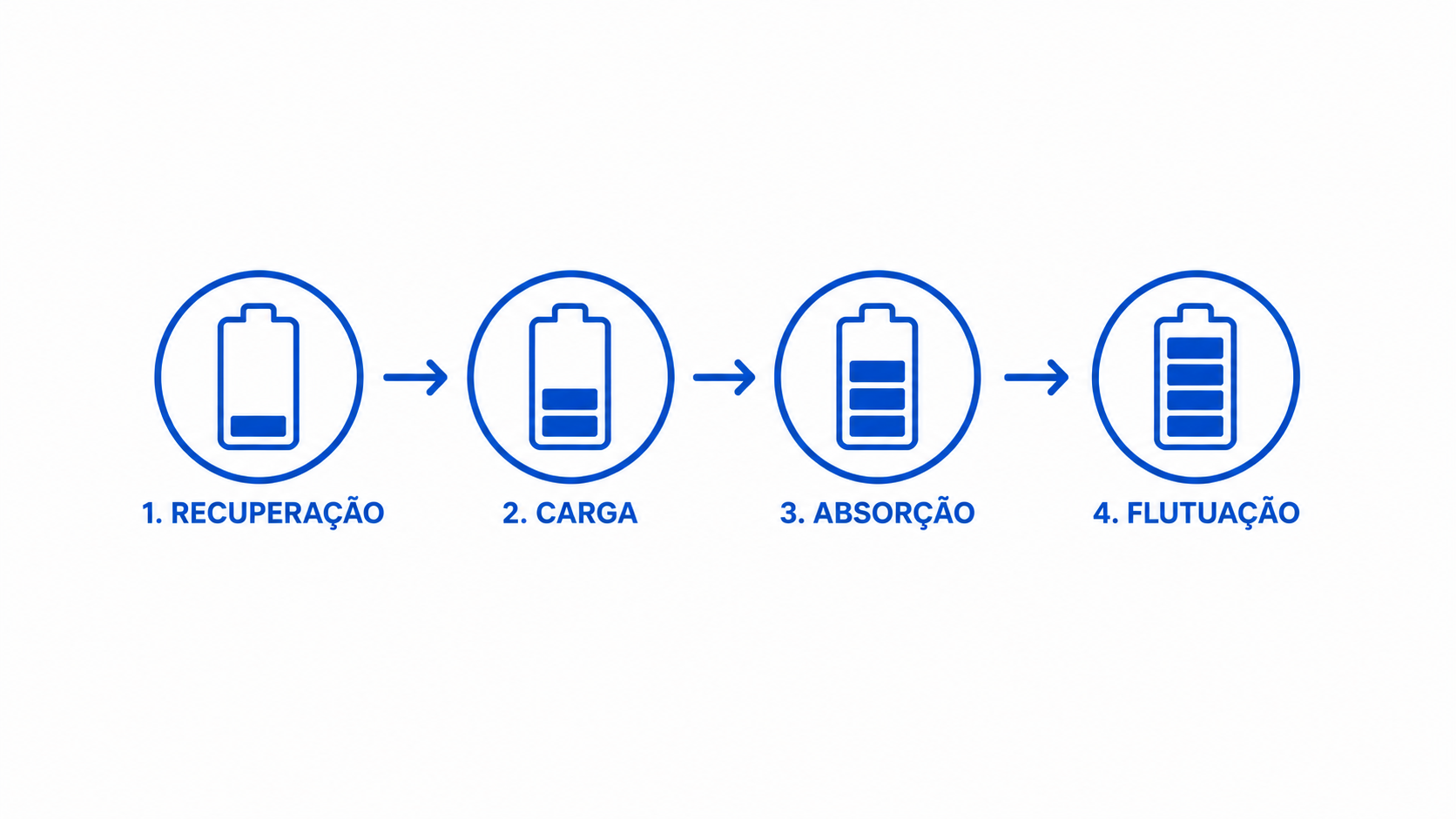

Carga controlada em etapas
O equipamento realiza o carregamento do banco de baterias em quatro etapas: recuperação, carga, absorção e flutuação. Esse controle permite ajustar corrente e tensão durante o processo, mantendo a carga mais previsível conforme o tipo de bateria e os parâmetros definidos na configuração.
Integração e diagnóstico
O MPPT 250-60 possui comunicação Modbus RTU, duas portas RJ-45 ligadas em paralelo e configuração por Micro USB. Pelo menu de configurações, é possível ajustar parâmetros de funcionamento e visualizar leituras como tensão do string, corrente do string, potência, tensão de saída e corrente de saída.
.png)
Controle de carga para bancos de baterias com fontes alternativas
O Controlador de Carga MPPT 250-60 foi desenvolvido para carregar bancos de baterias utilizando energia proveniente de placas fotovoltaicas, geradores eólicos, microcentrais hidrelétricas ou outra fonte de energia em corrente contínua. O equipamento deve operar sempre em conjunto com banco de baterias e fonte alternativa compatível com sua configuração.
Além do algoritmo MPPT, o produto conta com proteções contra sobretemperatura, sobretensão de entrada, inversão de polaridade na entrada e sobrecorrente de entrada. A operação também inclui ventilação proporcional automática, sensor de temperatura do banco de baterias, comunicação Modbus RTU e ajustes de parâmetros por conexão Micro USB.
Dados técnicos e configurações do MPPT 250-60
| Parâmetro | 12V | 24V | 48V | 60V | 96V | 120V | Aplicação prática |
|---|---|---|---|---|---|---|---|
| Tensão de bateria | 12 Vcc | 24 Vcc | 48 Vcc | 60 Vcc | 96 Vcc | 120 Vcc | Permite aplicar o equipamento em bancos com diferentes tensões nominais. |
| Corrente de carga nominal a 25°C | 60 A | 60 A | 60 A | 60 A | 45 A | 35 A | Define a corrente nominal disponível para carregamento em cada tensão de banco. |
| Potência de saída a 25°C | 840 W | 1700 W | 3500 W | 4500 W | 4500 W | 4500 W | Auxilia no dimensionamento da geração e da capacidade de carga do sistema. |
| Carga para chumbo-ácido | 14 V | 28 V | 56 V | 70 V | 112 V | 140 V | Faixa ou valor utilizado na etapa de carga para bancos de baterias chumbo-ácido. |
| Absorção para chumbo-ácido | 14,2 V | 28 V | 56 V | 70 V | 112 V | 142 V | Tensão de controle na etapa de absorção para chumbo-ácido. |
| Flutuação para chumbo-ácido | 13,8 V | 27,2 V | 54,4 V | 68 V | 108,8 V | 136 V | Tensão usada para manter o banco carregado após a absorção. |
| Carga para lítio | 14,2 V | 28,4 V | 58,6 V | 71V | 104 V | 142V | Faixa ou valor utilizado na etapa de carga para bancos de baterias de lítio. |
| Absorção para lítio | 14,2 V | 28,4 V | 56,8 V | 71 V | 104 V | 142 V | Tensão de controle na etapa de absorção para baterias de lítio. |
| Flutuação para lítio | 14,2 | 28,4 V | 56,8V | 70,5 V | 102,4 V | 128 V | Tensão de manutenção após a etapa de absorção para baterias de lítio. |
| Corrente máxima de entrada a 25°C | 22 A | Deve ser considerada no dimensionamento da entrada da fonte de energia. | |||||
| Tensão máxima de entrada | 250 Vcc | Limite de tensão para a entrada do controlador. | |||||
| Proteção contra sobretemperatura | Proteção por software limitando a corrente e potência de saída para temperaturas internas acima de 65°C | Reduz o risco de operação fora da condição térmica prevista. | |||||
| Ventilação | Proporcional automática | Controla a ventilação conforme o aquecimento do equipamento. | |||||
| Comunicação | Modbus RTU | Permite comunicação com outros equipamentos e monitoramento remoto. | |||||
| Rendimento máximo | >95% | Indica a eficiência máxima de conversão informada no manual. | |||||
| Peso | 1,8 kg | Facilita o planejamento de fixação e montagem. | |||||
| Dimensões | 22 x 13,3 x 9,2 cm | Permite prever o espaço necessário, incluindo ventilação lateral mínima. | |||||
Mais previsibilidade na carga do banco de baterias
Em sistemas com fontes alternativas, a baixa previsibilidade da energia disponível pode dificultar o carregamento correto do banco de baterias. Variações na geração, limites de corrente, tensão do banco e condições térmicas precisam ser controladas para evitar perda de desempenho, desligamentos ou desgaste prematuro dos componentes.
O MPPT 250-60 reduz essa dificuldade ao combinar rastreamento de máxima potência, etapas de carga controladas, proteções internas, sensor de temperatura e comunicação Modbus RTU. Com isso, o sistema pode operar com parâmetros definidos e com melhor acompanhamento das principais leituras de entrada e saída.
Para o integrador e para a operação, o ganho está na organização do sistema, na maior clareza durante o diagnóstico e no aproveitamento mais eficiente da fonte de energia disponível para o banco de baterias.
QUER COMPARAR ESTE PRODUTO COM OS SIMILARES PARA DESCOBRIR A MELHOR APLICAÇÃO DE CADA?
PERGUNTAS FREQUENTES
O que é um controlador de carga MPPT?
É um equipamento que otimiza a transferência de energia entre a fonte geradora (como painéis fotovoltaicos) e o banco de baterias, operando sempre no ponto de máxima potência
O MPPT 250-60 trabalha com quais fontes?
É indicado para fontes renováveis em corrente contínua, como geração solar, eólica e hidroelétrica.
Onde o MPPT 250-60 se aplica?
Em sistemas com geração em corrente contínua associada a banco de baterias, incluindo aplicações móveis, embarcadas e off-grid.
O equipamento é compatível com quais tipos de bateria?
Com baterias de chumbo-ácido, gel e lítio.
O MPPT melhora a eficiência do sistema?
Sim. A tecnologia MPPT aumenta o aproveitamento da energia gerada, reduzindo perdas e melhorando o desempenho do sistema.
Quais proteções são mencionadas para o produto?
A Technomaster cita proteções contra sobreaquecimento, sobretensão de entrada e inversão de polaridade.
Qual diferencial técnico vale destacar na página?
A Technomaster já publica, em outra página do site, rendimento de até 98% e entrada de até 250 Vcc, dois dados que fortalecem a página se estiverem corretos para este cadastro específico.
