MASTERVIEW
A central touch screen que reúne o ecossistema Technomaster em uma única interface.
O MASTERVIEW centraliza o monitoramento e o controle do ecossistema Technomaster em uma tela touch screen intuitiva. Em um único painel, o usuário acompanha informações do sistema em tempo real, organiza a interface conforme o projeto e ganha uma operação mais clara, prática e sofisticada. O manual descreve o produto como tela touchscreen de alta definição, com interface personalizável, integração por MODBUS RTU e atualização remota.
3 principais benefícios:
- O ecossistema Technomaster inteiro em uma única tela
- Mais controle e leitura rápida do sistema em tempo real
- Interface personalizável para uma experiência mais inteligente
Controle central em tela touch
O MASTERVIEW reúne controle e monitoramento dos equipamentos Technomaster em uma interface touchscreen capacitiva, disponível nas versões de 4” e 7”. A tela colorida facilita a visualização de medições essenciais e permite acompanhar sistemas elétricos, carregamento de baterias, níveis de tanques, consumo de energia e outras funções do conjunto instalado.

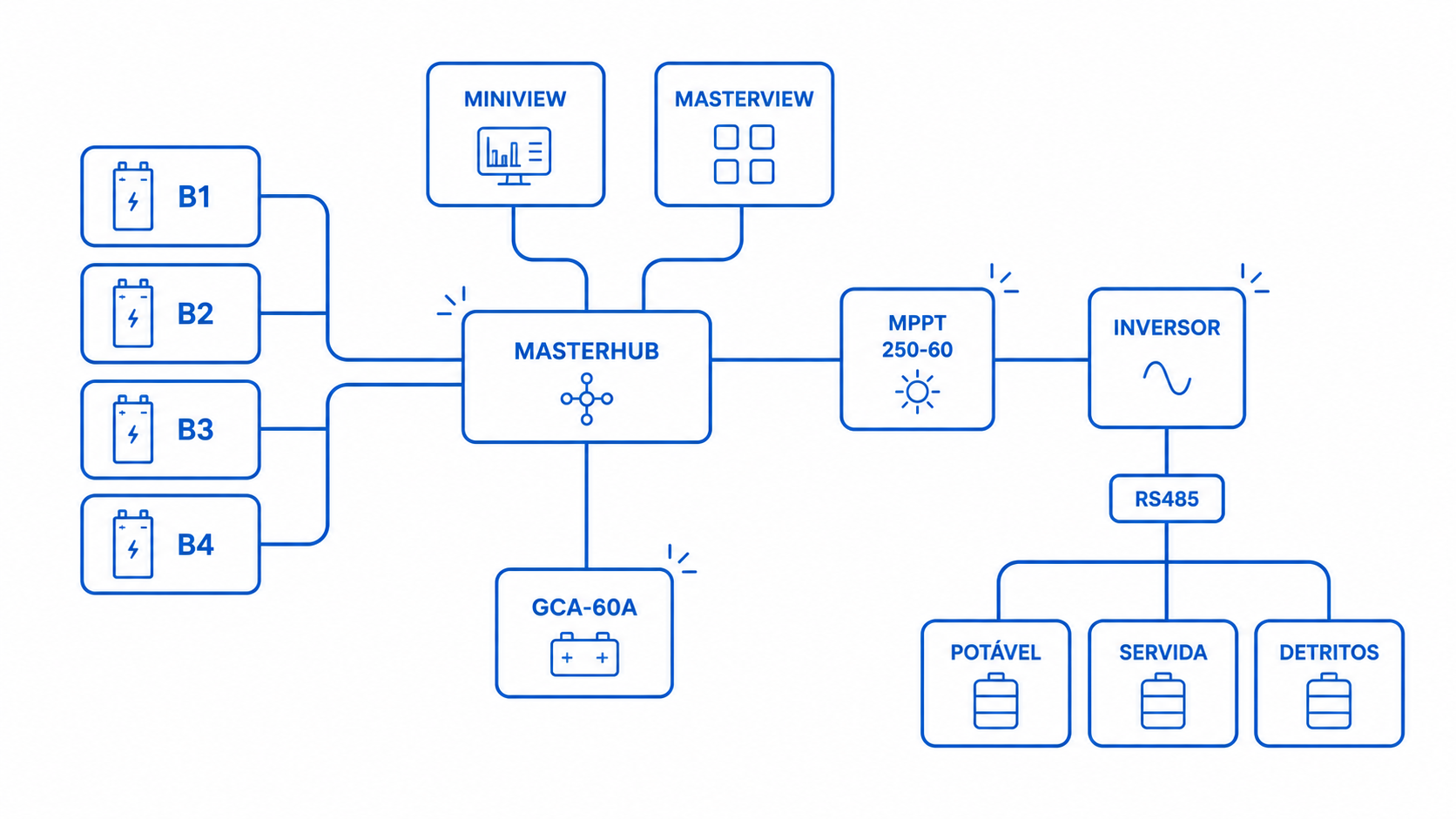

Integração via MODBUS RTU
A comunicação por MODBUS RTU permite que o MASTERVIEW se conecte a até dezesseis dispositivos simultaneamente, desde que cada equipamento possua um endereço único na rede. Essa integração facilita a leitura de dados e o envio de comandos, reduzindo a necessidade de interfaces separadas para cada equipamento.
Interface personalizável
A tela inicial pode ser organizada conforme os equipamentos instalados, permitindo alterar nomes, posições, brilho, sinais sonoros e modo standby. A página de inicialização também pode ser personalizada pela montadora por meio do aplicativo configurador Technomaster, mantendo a operação mais clara para cada projeto.
.png "Interface personalizável")

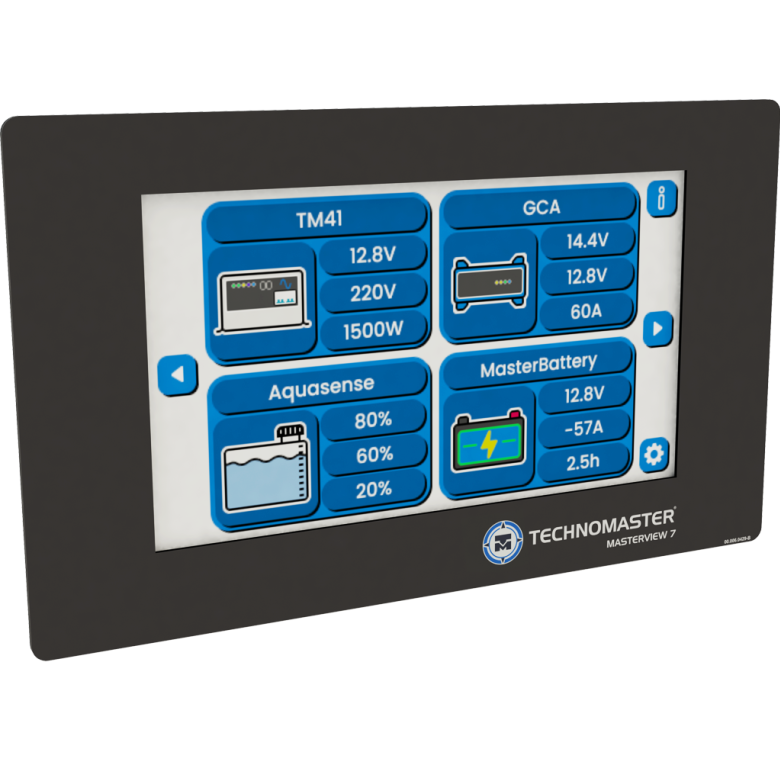

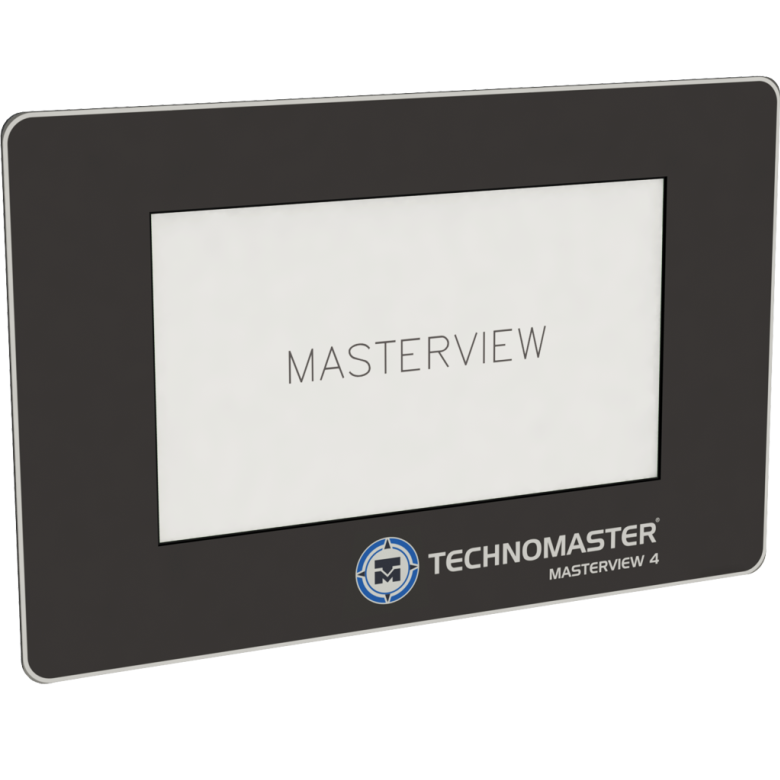

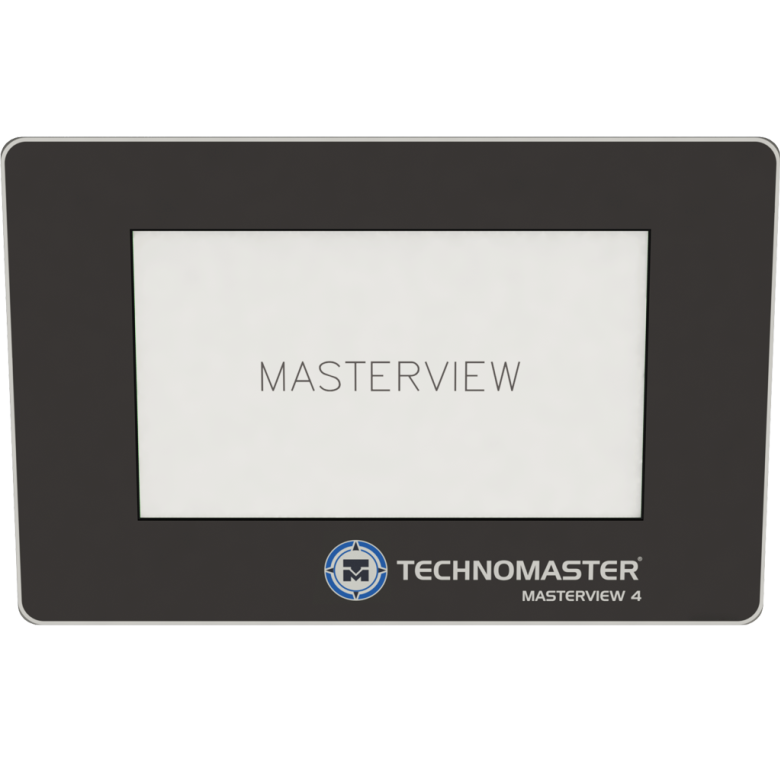

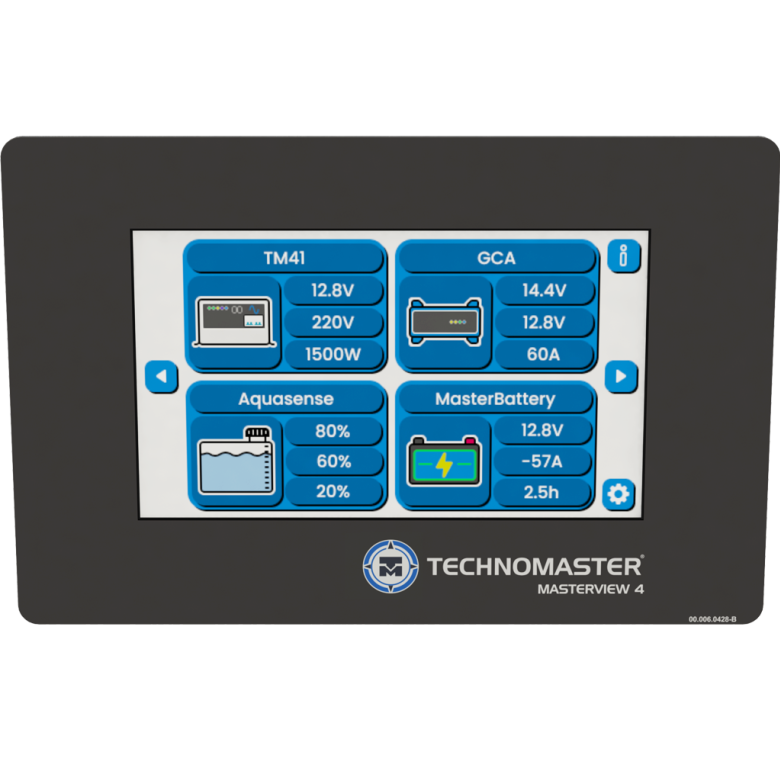

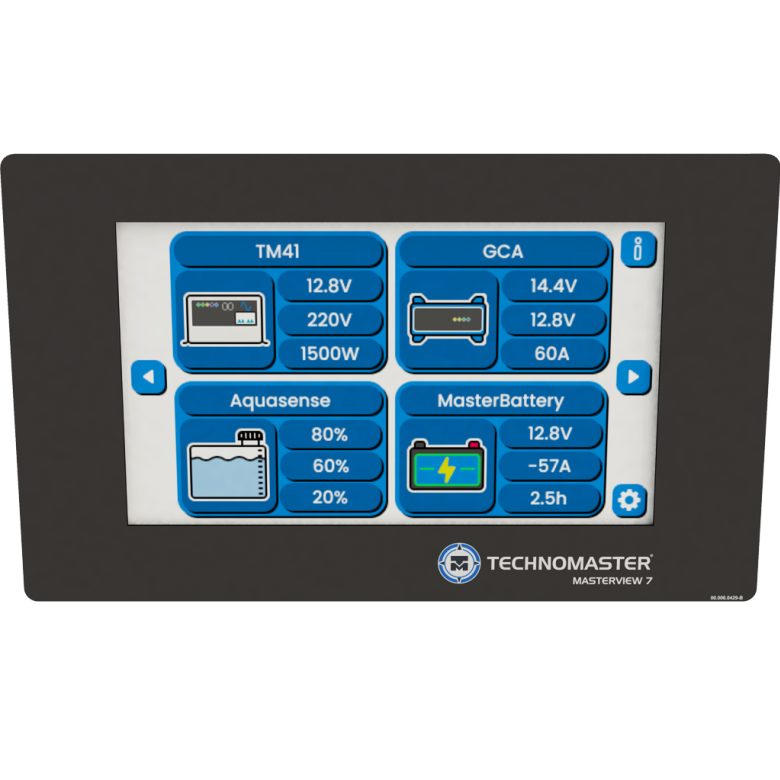

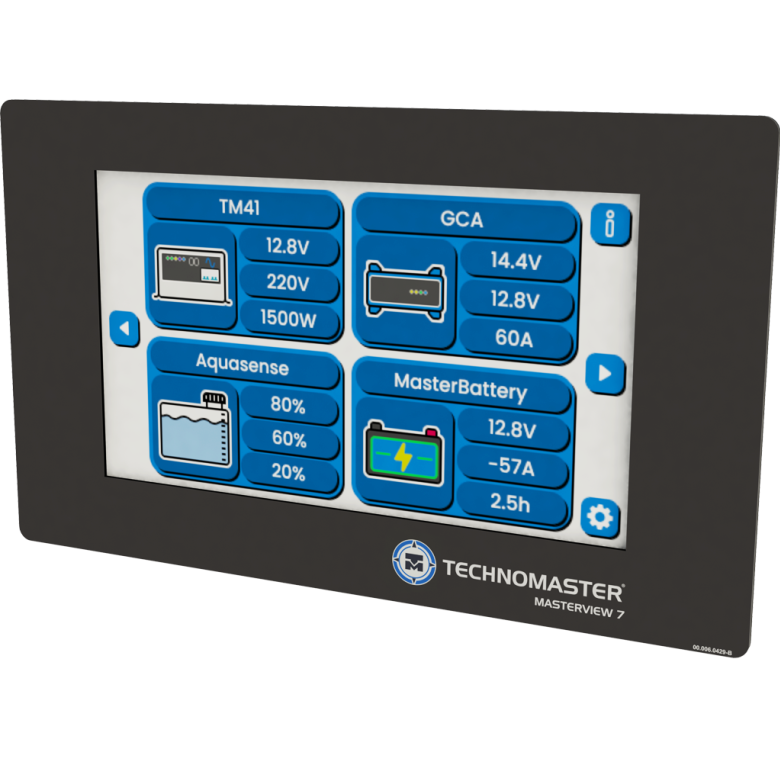

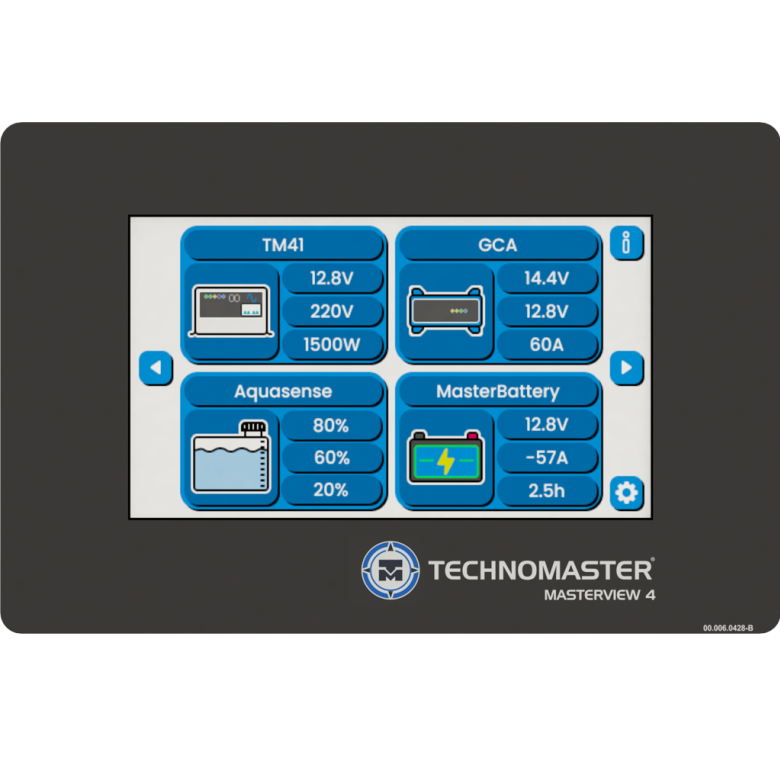

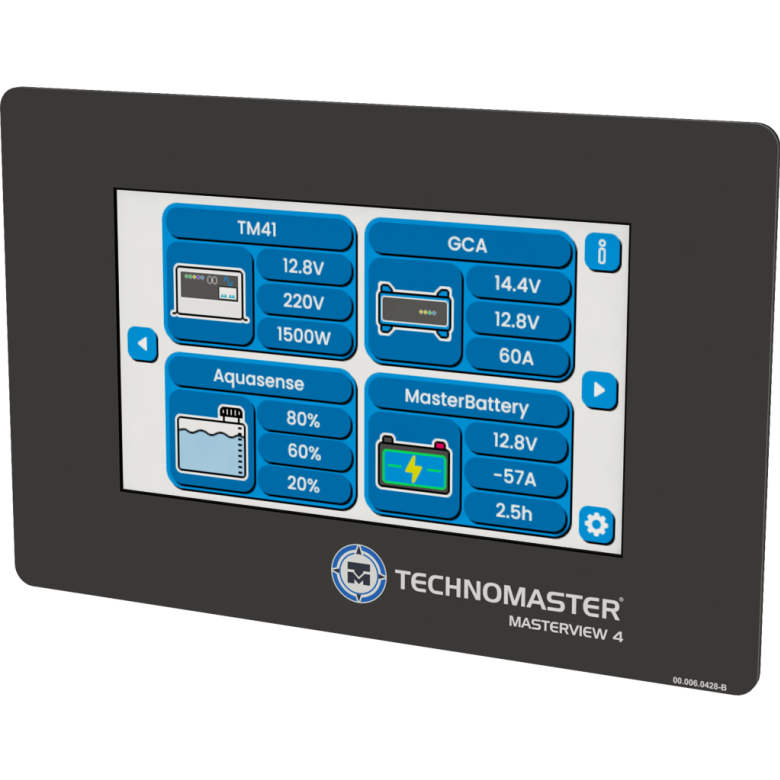

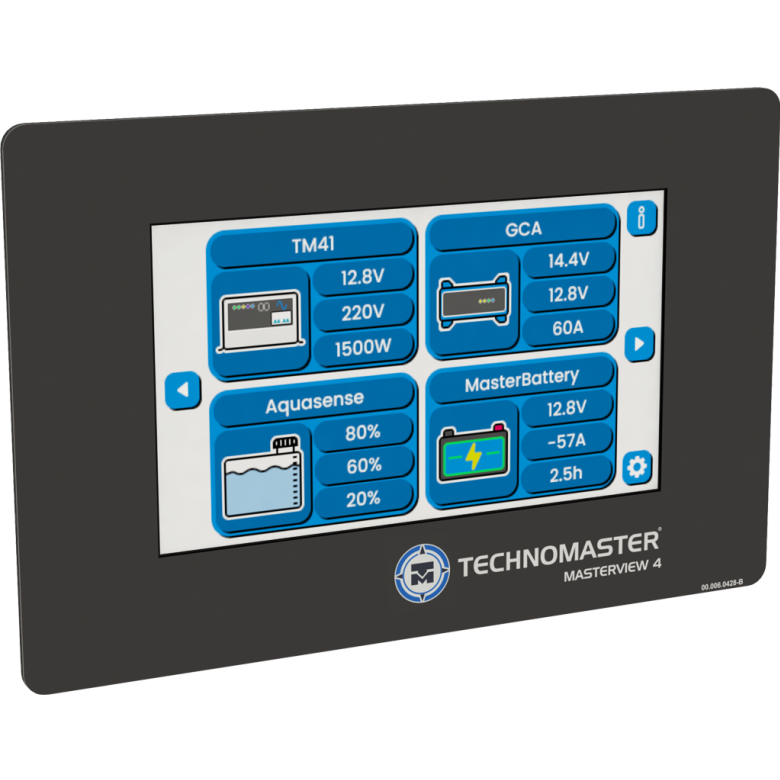

MASTERVIEW
Painel de controle e monitoramento para sistemas Technomaster.

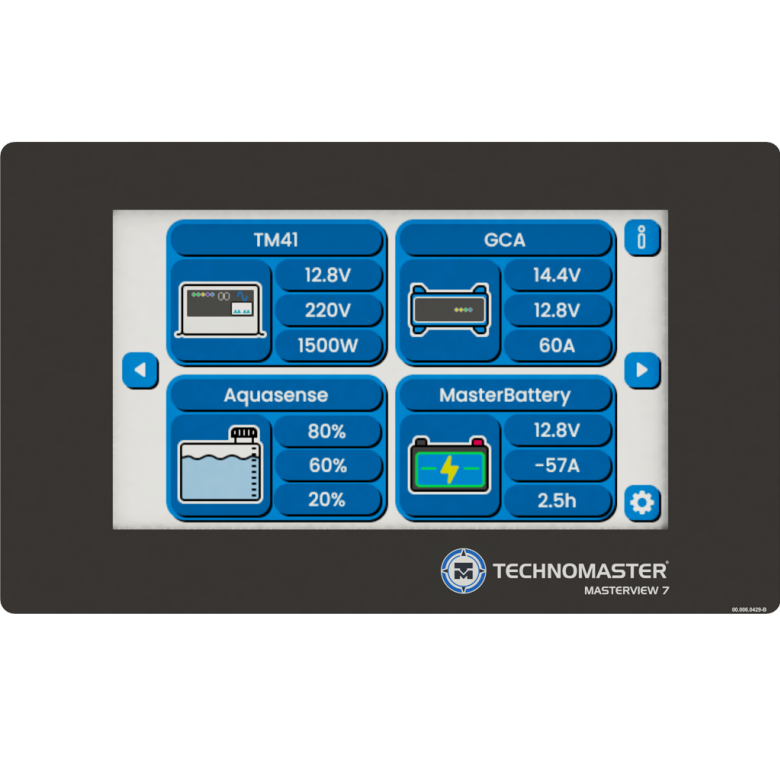

O MASTERVIEW 7” e 4” é um painel touchscreen desenvolvido para simplificar a operação de sistemas elétricos compostos por equipamentos Technomaster. Ele permite visualizar informações em tempo real, acessar telas de configuração e organizar os dispositivos conectados em uma interface única.
Sua aplicação é indicada para sistemas de gerenciamento elétrico em motorhomes, barcos, outros meios de transporte, casas e indústrias. O equipamento pode ser integrado a dispositivos como GCA, TM41M, AQUASENSE PRO, MASTERHUB e MPPT, utilizando comunicação RS485, USB-C e conexão dedicada com o Masterlink.
Comparativo técnico
As versões de 4” e 7” mantêm a mesma base funcional, com diferenças principalmente em resolução, brilho, consumo e dimensões físicas. A escolha deve considerar o espaço disponível no painel, a necessidade de área visual e o nível de leitura desejado para o operador.
| Parâmetro | MASTERVIEW 4” | MASTERVIEW 7” | Aplicação prática |
|---|---|---|---|
| Tensão de entrada | 10 - 30 V | 10 - 30 V | Permite uso em arquiteturas de corrente contínua dentro da faixa especificada. |
| Resolução | 480 x 272 px | 800 x 480 px | A versão de 7” oferece maior área visual para acompanhamento das informações. |
| Tecnologia da tela | Touchscreen capacitiva | Touchscreen capacitiva | Facilita comandos, navegação e configuração diretamente pela interface. |
| Comunicação | RS485 e USB-C | RS485 e USB-C | Permite integração com a rede de dispositivos Technomaster e configuração do sistema. |
| Grau de proteção | IP40 | IP40 | Indica a condição de proteção informada para instalação conforme o manual. |
| Brilho | 250 nits | 700 nits | Auxilia a leitura da interface conforme a versão escolhida e o ambiente de instalação. |
| Consumo máximo em operação | 1,8 W | 3,8 W | Ajuda no dimensionamento do consumo do painel no sistema elétrico. |
| Consumo máximo em standby | 0,8 W | 1,4 W | Permite reduzir consumo quando não há interação com a tela. |
| Temperatura ambiente de funcionamento | -10 a 45 °C | -10 a 45 °C | Define a faixa ambiental indicada para operação do equipamento. |
| Dimensões informadas no manual | 97 x 148 x 36 | 130 x 215 x 37 | Auxilia na escolha do local de instalação e no recorte da superfície de fixação. |
Menos interfaces, mais clareza operacional
Em sistemas com vários equipamentos embarcados, a operação pode se tornar confusa quando cada dispositivo exige uma leitura ou ajuste separado. Isso dificulta o acompanhamento do sistema, aumenta o tempo de diagnóstico e pode gerar erros de configuração na rede de comunicação.
O MASTERVIEW reduz essa dificuldade ao reunir os dispositivos Technomaster em uma interface única, com organização personalizada, leitura em tempo real, configuração de endereços MODBUS e indicação de erros de comunicação, CRC, incompatibilidade ou ausência de resposta do dispositivo.
O resultado é uma operação mais previsível para o usuário e uma instalação mais organizada para integradores e montadoras, com melhor visibilidade sobre baterias, carregadores, inversores, tanques e demais equipamentos conectados ao sistema.
PERGUNTAS FREQUENTES
O que é o MASTERVIEW?
O MASTERVIEW é a tela touch screen de controle e monitoramento do ecossistema Technomaster, com leitura centralizada das informações do sistema em uma única interface.
O que o MASTERVIEW permite visualizar?
Ele reúne em uma única tela as informações dos equipamentos compatíveis do ecossistema Technomaster, com leitura clara e acompanhamento em tempo real.
Qual a diferença entre o MASTERVIEW 4” e o 7”?
Os dois modelos entregam a mesma proposta de controle e monitoramento. A diferença está principalmente no tamanho da tela e na experiência visual que cada projeto exige.
Com quais equipamentos o MASTERVIEW é compatível?
Ele é compatível com o ecossistema Technomaster e integra em uma única tela os equipamentos compatíveis da linha.
