GCA-60A
Gerencie a carga da bateria auxiliar com mais controle, melhor aproveitamento do alternador e compatibilidade com diferentes arquiteturas elétricas.
O GCA-60A gerencia automaticamente a carga da bateria auxiliar a partir da energia do alternador, tornando o carregamento mais controlado e confiavel.
Com carregamento inteligente em 4 estágios, detecção automática de alternador e compatibilidade com diferentes tensões e tipos de bateria, ele melhora o desempenho do sistema e garante um carregamento mais eficiente da bateria de serviço.
O equipamento pode ser utilizado em sistemas de 12V, 24V e 48V, com baterias de chumbo-ácido ou lítio, e permite operação em paralelo para aumento de potência.
3 principais benefícios:
- Carregamento automático da bateria auxiliar
- Melhor aproveitamento da energia do alternador
- Compatibilidade com diferentes tensões e tipos de bateria

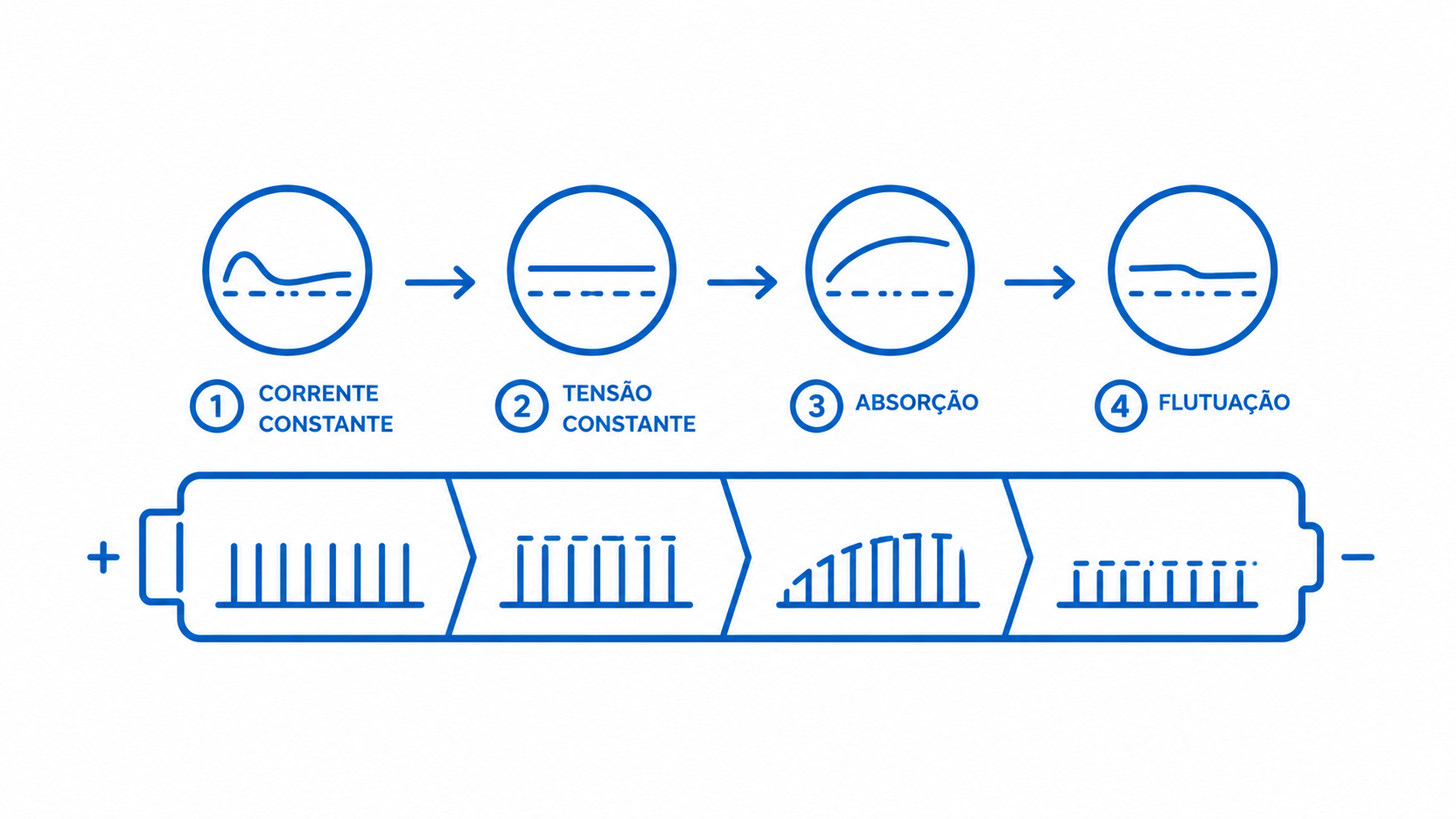

Carga inteligente em 4 estágios
O GCA-60A realiza o gerenciamento automático da carga das baterias por meio de um sistema microprocessado com quatro estágios: corrente constante, tensão constante, absorção e flutuação. Esse processo ajuda a conduzir a carga de forma controlada, evitando sobrecarga e mantendo a bateria em condição adequada de operação.

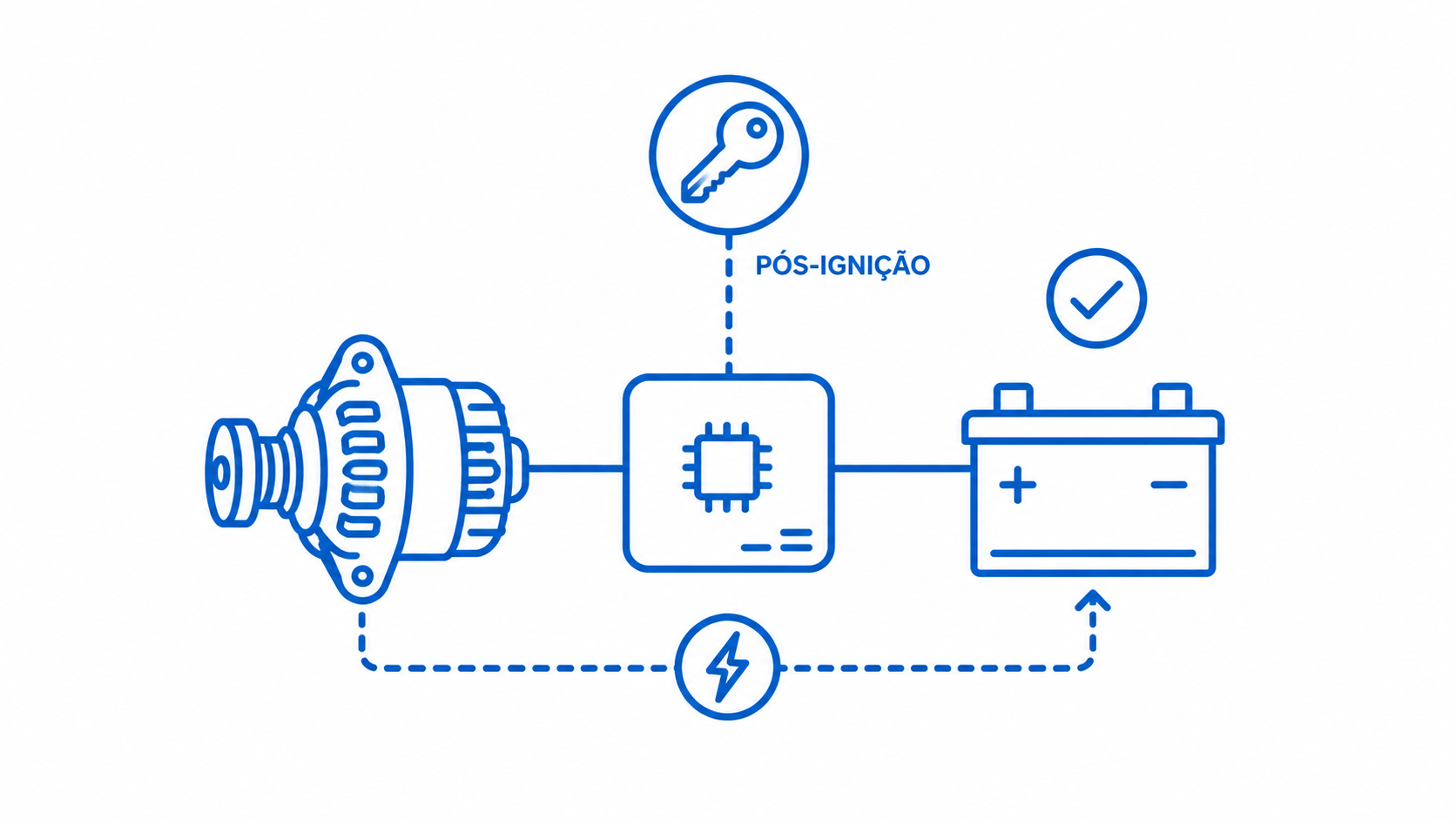

Operação com alternador
O equipamento detecta automaticamente o funcionamento do alternador e ajusta o processo de carga conforme a energia disponível no veículo. Em aplicações Euro 5 e Euro 6, o uso do sinal de pós-ignição permite reconhecer com maior precisão o funcionamento do motor e manter o carregamento da bateria auxiliar.
Configuração e integração

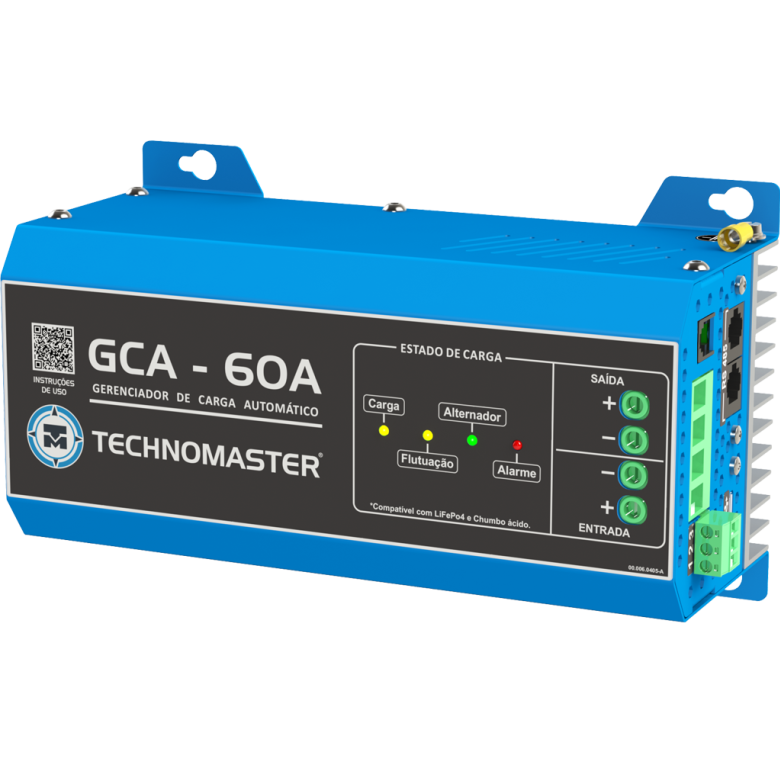

O GCA-60A possui portas de comunicação para ajuste de parâmetros e integração ao sistema. As conexões RJ45 permitem ligação em rede Modbus RTU, enquanto a porta Micro-USB possibilita acesso às configurações por computador, oferecendo mais flexibilidade para adequação à aplicação.
.png)
Gerenciamento automático de carga para bancos auxiliares

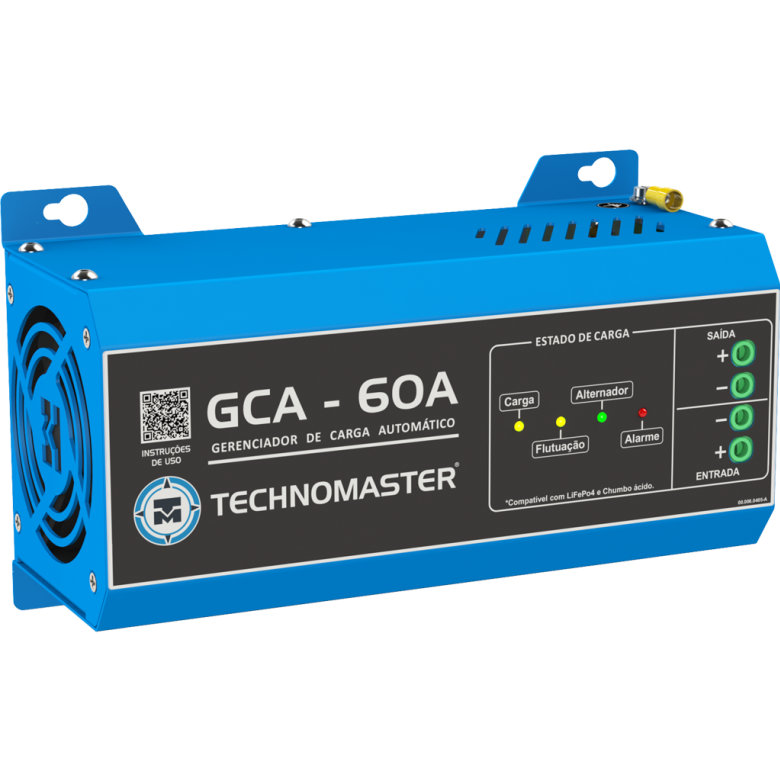

O GCA-60A é um gerenciador de carga automático desenvolvido para otimizar o carregamento de baterias em motorhomes, barcos, veículos recreativos e outras aplicações que utilizam bancos de baterias com diferentes tensões. Sua função é controlar a transferência de energia entre o banco gerador do veículo e o banco auxiliar, mantendo o carregamento de forma inteligente e configurável.

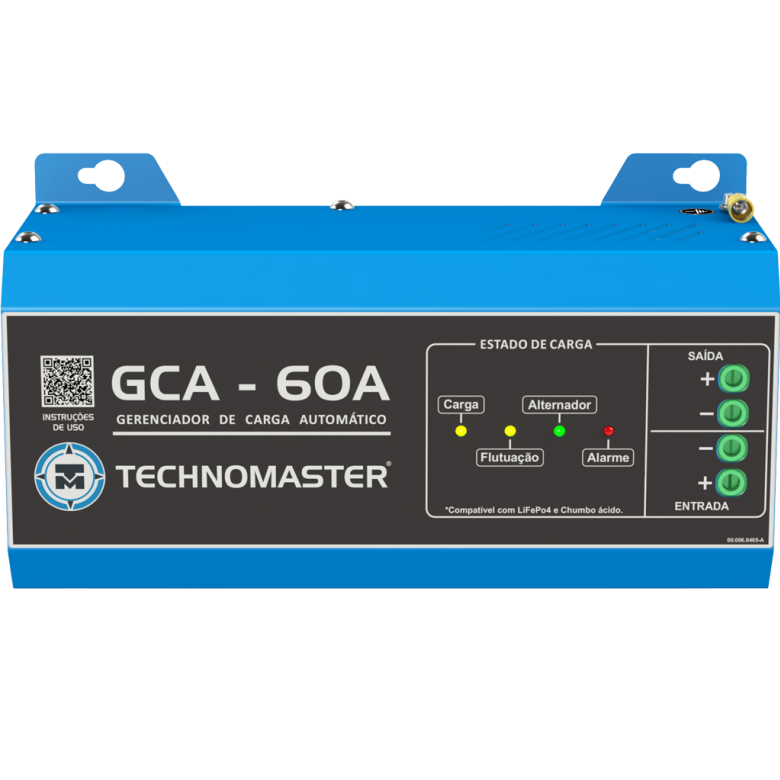

O equipamento trabalha com baterias de chumbo-ácido e lítio, possui sinalização por LEDs no painel frontal, bornes dedicados para entrada e saída, aterramento ao chassi, comunicação RJ45 em Modbus RTU e porta Micro-USB para configuração. O modelo sai de fábrica configurado para bateria de lítio, com valores configuráveis conforme a aplicação.

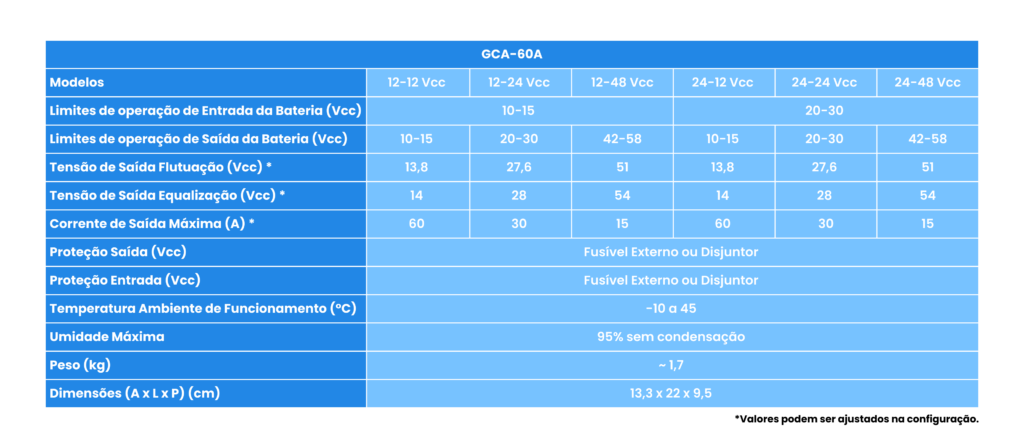

Dados técnicos por configuração
| Parâmetro | 12-12 VCC | 12-24 VCC | 12-48 VCC | 24-12 VCC | 24-24 VCC | 24-48 VCC |
|---|---|---|---|---|---|---|
| Limites de operação de entrada da bateria | 10–15 VCC | 10–15 VCC | 10–15 VCC | 20–30 VCC | 20–30 VCC | 20–30 VCC |
| Limites de operação de saída da bateria | 10–15 VCC | 20–30 VCC | 42–58 VCC | 10–15 VCC | 20–30 VCC | 42–58 VCC |
| Tensão de saída em flutuação | 14 VCC | 28 VCC | 56 VCC | 14 VCC | 28 VCC | 56 VCC |
| Tensão de saída em carga para lítio | 14,2 VCC | 28,4 VCC | 56,8 VCC | 14,2 VCC | 28,4 VCC | 56,8 VCC |
| Corrente de saída máxima | 60 A | 30 A | 15 A | 60 A | 30 A | 15 A |
| Fusível recomendado na entrada | 80 A | 80 A | 80 A | 40 A | 40 A | 40 A |
| Fusível recomendado na saída | 60 A | 40 A | 20 A | 80 A | 40 A | 20 A |
| Dados gerais | Temperatura ambiente de funcionamento: -10 a 45 °C | Umidade máxima: 95% sem condensação | Dimensões: 13,3 x 22 x 9,5 cm | Peso: aproximadamente 1,6 kg | |||||
Menos incerteza no carregamento do banco auxiliar
Em sistemas embarcados, uma das principais dificuldades é garantir que o banco auxiliar receba carga de forma correta sem depender de acionamentos improvisados ou leituras imprecisas do funcionamento do motor. Essa condição pode ser ainda mais crítica em veículos com alternadores que variam o fornecimento conforme a demanda elétrica.
O GCA-60A reduz essa dor ao combinar gerenciamento automático de carga, detecção do alternador, possibilidade de acionamento por pós-ignição e configuração dos parâmetros conforme a aplicação. Com isso, o carregamento do banco auxiliar passa a ocorrer de maneira mais previsível e controlada.
Para o usuário, o ganho está na maior confiabilidade do sistema de energia embarcada. Para o integrador ou instalador, o equipamento oferece uma arquitetura mais organizada, com conexões definidas, comunicação disponível e dados técnicos claros para dimensionamento correto da instalação.
PERGUNTAS FREQUENTES
Por que usar um gerenciador de carga CC/CC em baterias de lítio?
Baterias de lítio exigem mais controle no carregamento. O gerenciador CC/CC ajusta tensão e corrente de forma adequada, protege o alternador e melhora a integração entre o sistema do veículo e a bateria auxiliar.
Por que não carregar a bateria de lítio com relé ou chave tipo faca?
Porque o relé ou a chave apenas conectam os bancos de baterias. Eles não controlam corrente, não ajustam tensão de carga e não protegem o alternador. Em baterias de lítio, isso pode causar carregamento inadequado, esforço excessivo no sistema elétrico e menor segurança na operação. O gerenciador de carga CC/CC faz esse controle de forma mais adequada para a bateria auxiliar.
O GCA carrega a bateria do veículo?
Não. O GCA é monodirecional e carrega apenas a bateria auxiliar. Com o alternador em funcionamento, ele direciona a carga para o banco auxiliar e não realiza carga de retorno para a bateria do veículo.
O GCA pode sobrecarregar o alternador do veículo?
Não. O GCA monitora a tensão disponível no sistema e ajusta automaticamente a corrente de carga da bateria auxiliar conforme a capacidade de fornecimento do alternador. Com isso, limita a carga de forma controlada e evita exigir mais energia do que o sistema consegue entregar.
O GCA pode descarregar a bateria do veículo quando está parado?
Não. O GCA não deve descarregar a bateria do veículo com o sistema parado. Se isso estiver acontecendo, é importante verificar a instalação e a configuração do sistema para identificar ligações incorretas ou consumos indevidos.
O GCA-60A funciona com baterias de lítio?
Sim. O manual cita compatibilidade com baterias de chumbo-ácido e lítio, e informa que o equipamento sai de fábrica configurado para lítio.
É possível instalar em veículos Euro 5 e Euro 6?
Sim. Em veículos Euro 5 e Euro 6, o comportamento do alternador exige o uso do fio de pós-ignição para que o GCA opere corretamente.
O GCA pode ser integrado ao restante do sistema?
Sim. O GCA pode ser integrado às interfaces Masterview e Masterlink, permitindo visualização e interação dentro da arquitetura do sistema.
O GCA funciona simultaneamente com outros carregadores, como MPPT ou carregador ligado à rede?
Sim. O GCA pode operar em sistemas que também utilizam outras fontes de carga, como MPPT e carregador ligado à rede, desde que a configuração da instalação seja compatível com a bateria e com a arquitetura do sistema.
