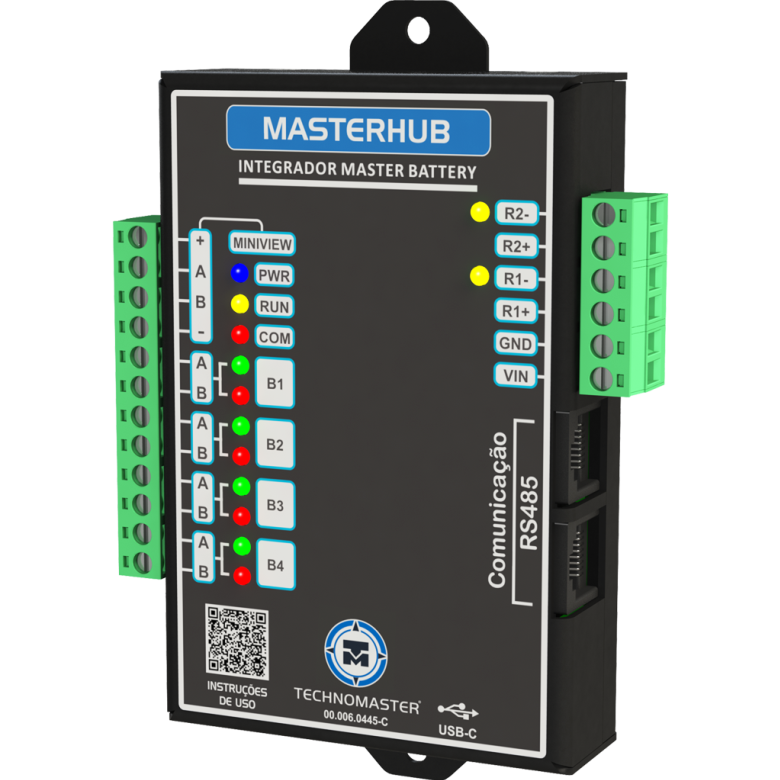

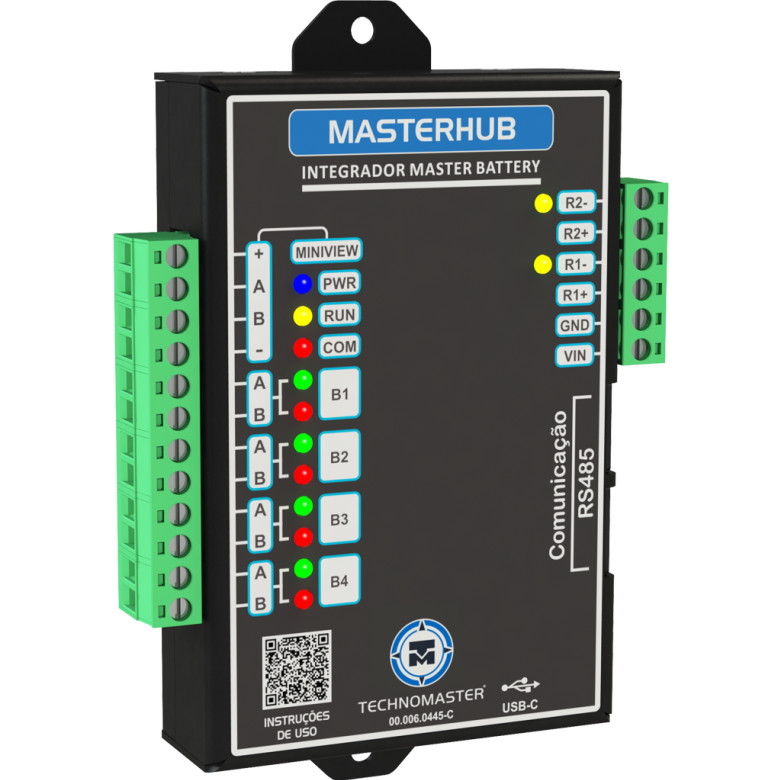

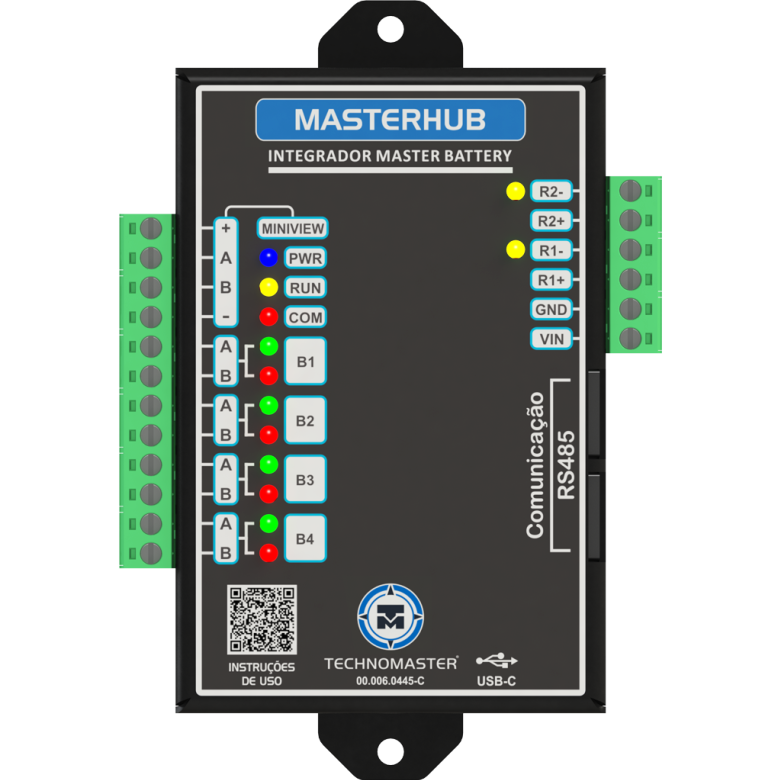

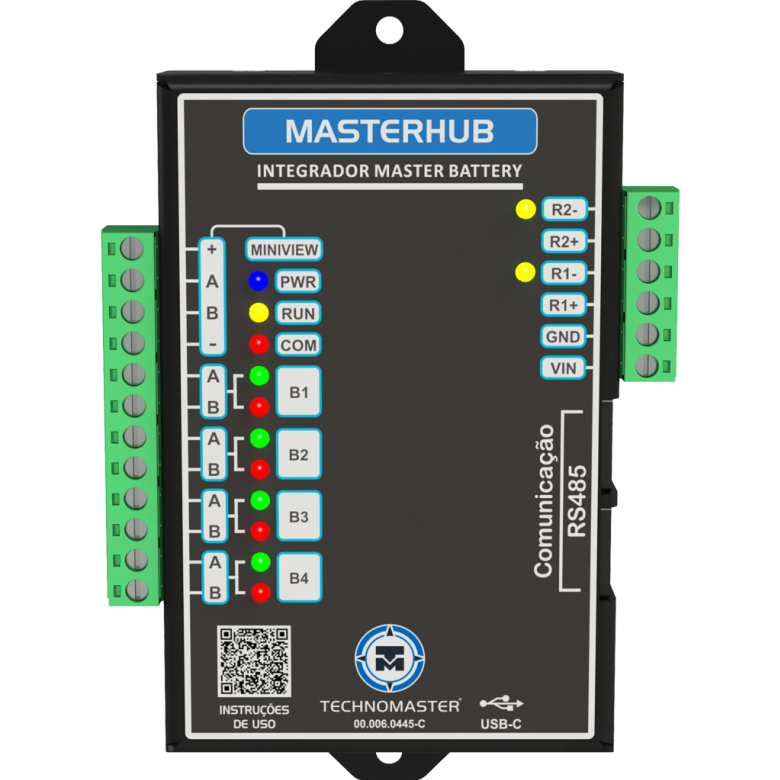

MASTERHUB
Integrador e monitoramento inteligente de baterias em sistemas energéticos
O MASTERHUB é um integrador de baterias desenvolvido para monitorar e gerenciar até quatro baterias MASTER BATTERY. Ele centraliza dados individuais e apresenta o sistema como uma única unidade, facilitando o controle energético. É aplicado em sistemas com baterias de lítio, como motorhomes, embarcações e instalações móveis.

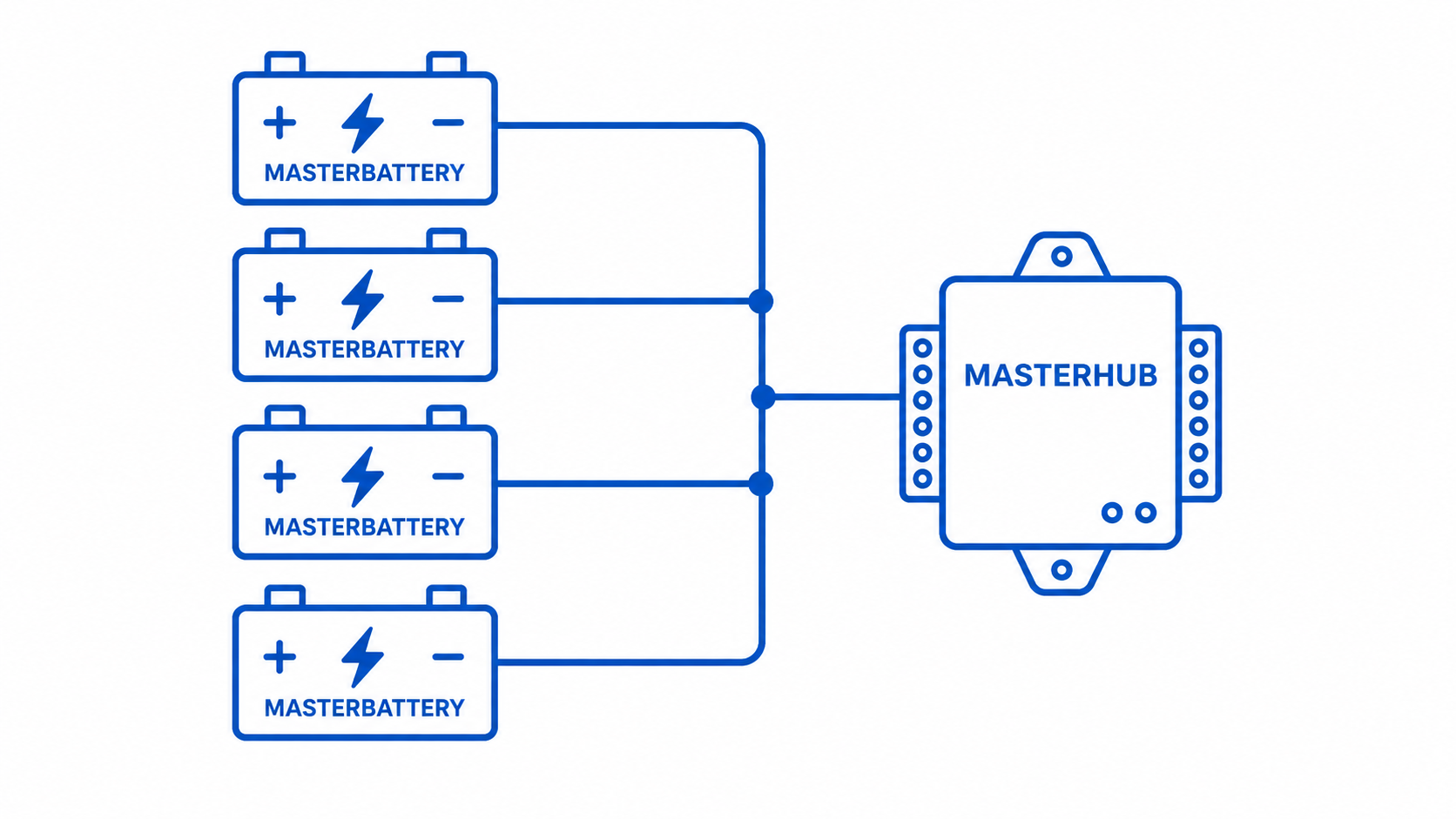

Banco de baterias centralizado
O MASTERHUB centraliza os dados de até quatro baterias MASTER BATTERY e apresenta o conjunto como um único banco de energia. Isso simplifica o monitoramento da instalação e reduz a necessidade de acompanhar cada bateria separadamente durante o uso.
.png "Dados em tempo real")
Dados em tempo real
O equipamento disponibiliza informações como tensão, corrente, estado de carga, capacidade total, capacidade restante e temperatura. Esses dados podem ser exibidos no MINIVIEW, no MASTERVIEW ou pelo Masterlink, conforme a arquitetura do sistema.
Controle automático de cargas
Com duas saídas para relés auxiliares, o MASTERHUB permite acionar ou desligar cargas conforme o percentual de carga do banco de baterias. Esse recurso ajuda a reduzir o consumo em momentos críticos e contribui para prolongar a autonomia disponível.
Integração inteligente para bancos Master Battery
O MASTERHUB é um integrador de baterias desenvolvido para centralizar e processar as informações de até quatro baterias MASTER BATTERY em sistemas de energia com baterias de lítio. Sua função principal é consolidar os dados individuais das baterias e apresentar o banco como uma unidade única de monitoramento.
A comunicação é realizada por MODBUS RTU e RS485, permitindo integração com equipamentos da linha Technomaster. O sistema pode operar com displays MINIVIEW e MASTERVIEW, além de disponibilizar saídas para relés auxiliares configuráveis, usadas no gerenciamento de cargas conforme o nível de energia disponível.
Dados técnicos do MASTERHUB
| Parâmetro | Informação | Aplicação prática |
|---|---|---|
| Tensão de entrada | 10 a 30 Vcc | Permite alimentação em sistemas de corrente contínua dentro da faixa especificada no manual. |
| Baterias monitoradas | Até 4 baterias MASTER BATTERY | Centraliza o monitoramento do banco de baterias em uma única leitura operacional. |
| Comunicação | MODBUS RTU | Facilita a integração com equipamentos compatíveis da linha Technomaster. |
| Comunicação com a bateria | RS485 | Permite a coleta de dados individuais das baterias conectadas ao sistema. |
| Saídas para relés | 2 saídas auxiliares, até 400 mA cada | Possibilita controle de cargas conforme os níveis configurados de carga da bateria. |
| Consumo | < 1 W | Mantém baixo consumo durante a operação do sistema de monitoramento. |
| Grau de proteção | IP40 | Indicado para instalação em ambiente protegido, seco e livre de contaminantes. |
| Temperatura de funcionamento | -10 °C a 45 °C | Define a faixa ambiental adequada para operação do equipamento. |
| Umidade máxima | 95% sem condensação | Reforça a necessidade de instalação sem condensação e sem excesso de umidade. |
| Dimensões | 134 x 90 x 27 mm | Facilita a previsão de espaço para instalação no painel ou compartimento técnico. |
| Peso | 300 g | Contribui para uma instalação compacta em sistemas embarcados ou móveis. |
Mais clareza no gerenciamento do banco de baterias
Em sistemas com múltiplas baterias, a falta de uma leitura consolidada pode dificultar a interpretação da autonomia real, do estado de carga e das condições de operação do banco. Isso aumenta a complexidade para o usuário e para o integrador durante o monitoramento do sistema.
O MASTERHUB reduz essa dificuldade ao reunir as informações das baterias MASTER BATTERY e apresentar os dados como um banco único. Além disso, os cálculos de capacidade total, capacidade restante, autonomia e tempo estimado de carga ou descarga ajudam a acompanhar o uso da energia com mais previsibilidade.
Para o usuário, o resultado é uma leitura mais clara da energia disponível. Para o integrador, o equipamento organiza a comunicação entre baterias, displays e relés auxiliares, contribuindo para uma instalação mais controlada e fácil de acompanhar.
