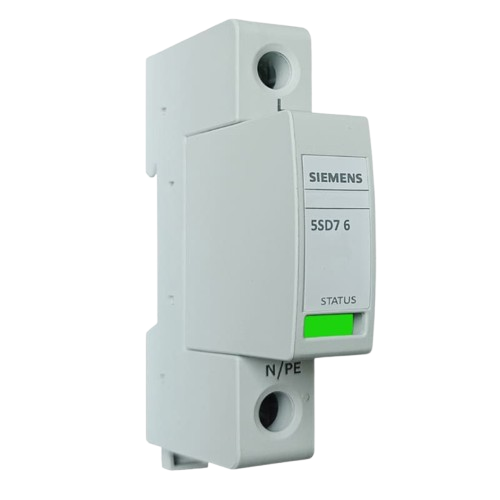

DPS
Proteção contra surtos transitórios em quadros elétricos de baixa tensão.
Dispositivo de proteção contra surtos Classe II, monopolar, indicado para desvio de sobretensões transitórias causadas por descargas atmosféricas indiretas e manobras na rede elétrica. Aplicável em instalações residenciais, comerciais, industriais.
Destaques do produto
- Classe II de proteção contra surtos
- Corrente nominal de descarga de 10 kA
- Corrente máxima de descarga de 20 kA
- Tensão máxima contínua de operação de 275 Vca
- Cartucho plug-in substituível
- Sinalização visual de status
- Montagem em trilho DIN 35 mm

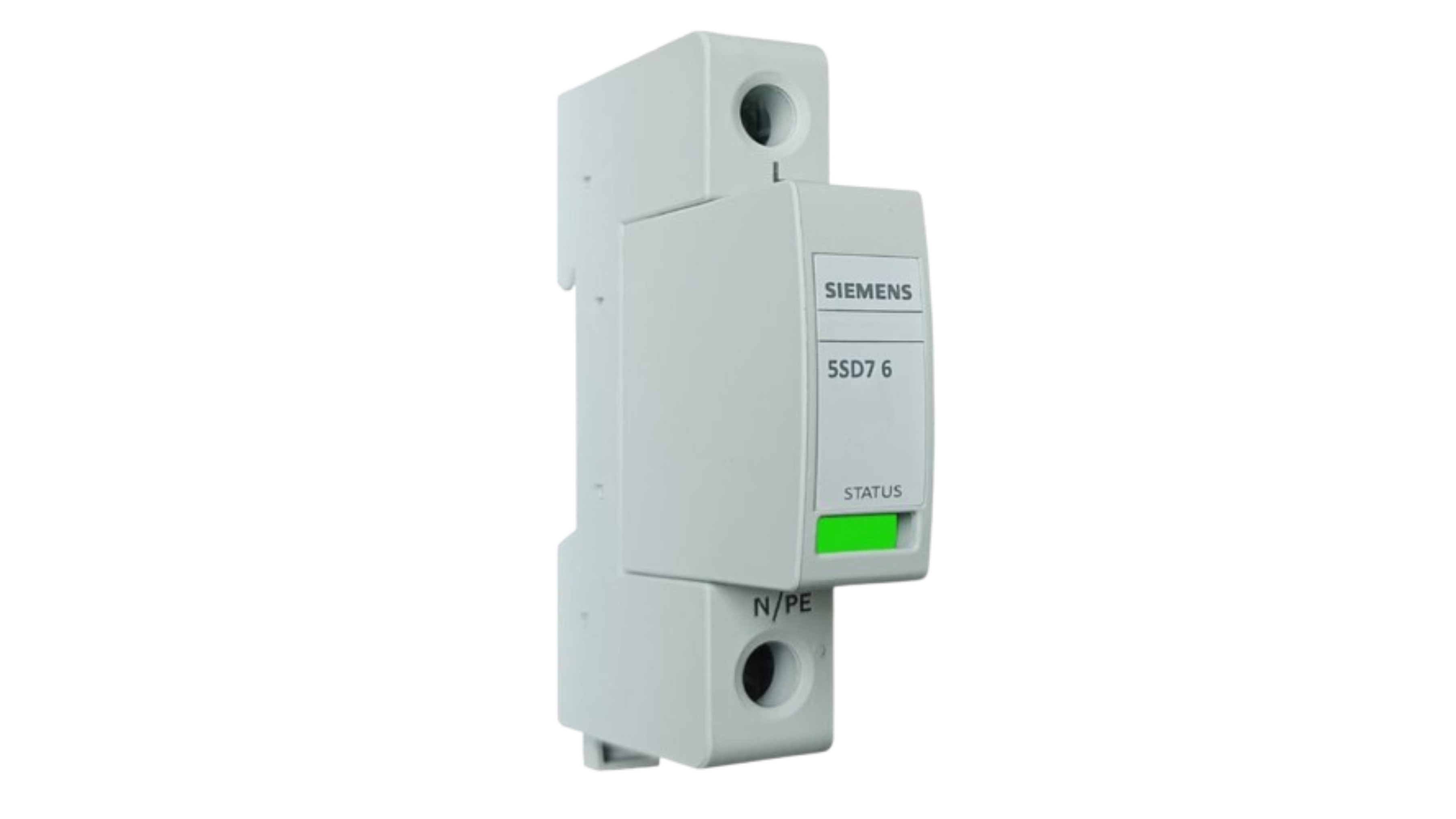

DPS Classe II Siemens 5SD76613MB
Dispositivo de proteção contra surtos para instalações elétricas de baixa tensão, projetado para limitar sobretensões transitórias e desviar a energia excedente para o sistema de aterramento.
Indicado para quadros de distribuição CA onde há necessidade de proteção complementar contra surtos induzidos por descargas atmosféricas indiretas ou perturbações da rede elétrica.
Classe II 1P
Aplicável em quadros de distribuição de baixa tensão com proteção complementar contra surtos transitórios.
10/20 kA
Corrente nominal de descarga de 10 kA e corrente máxima de descarga de 20 kA, em forma de onda 8/20 µs.
Cartucho plug-in
O cartucho substituível e a sinalização visual facilitam a verificação da condição operacional do DPS.
Proteção complementar para quadros CA
O DPS Siemens 5SD76613MB atua em estado de espera durante a operação normal da instalação. Quando ocorre uma sobretensão transitória acima dos níveis normais, o elemento interno de proteção limita o surto e reduz sua propagação para os circuitos protegidos.
Pode ser aplicado em quadros residenciais, comerciais, industriais, motorhomes e embarcações com rede CA compatível, desde que a arquitetura elétrica, a tensão, o aterramento e a coordenação com os demais dispositivos de proteção sejam avaliados corretamente.
Especificações técnicas
| Especificação | Valor |
|---|---|
| Modelo | 5SD76613MB |
| Fabricante | Siemens |
| Tipo | DPS Classe II |
| Número de polos | 1P |
| Corrente nominal de descarga | 10 kA |
| Corrente máxima de descarga | 20 kA |
| Forma de onda | 8/20 µs |
| Tensão máxima contínua de operação | 275 Vca |
| Nível de proteção | 1,2 kV |
| Tecnologia interna | Varistor de óxido metálico |
| Sinalização de status | Visual |
| Cartucho | Plug-in substituível |
| Montagem | Trilho DIN 35 mm |
Redução de riscos causados por surtos transitórios
Em instalações com equipamentos eletrônicos sensíveis, surtos transitórios podem comprometer componentes e cargas conectadas ao quadro CA. O DPS atua como proteção complementar, desde que aplicado com aterramento funcional, tensão compatível e coordenação adequada com os demais dispositivos do sistema.
