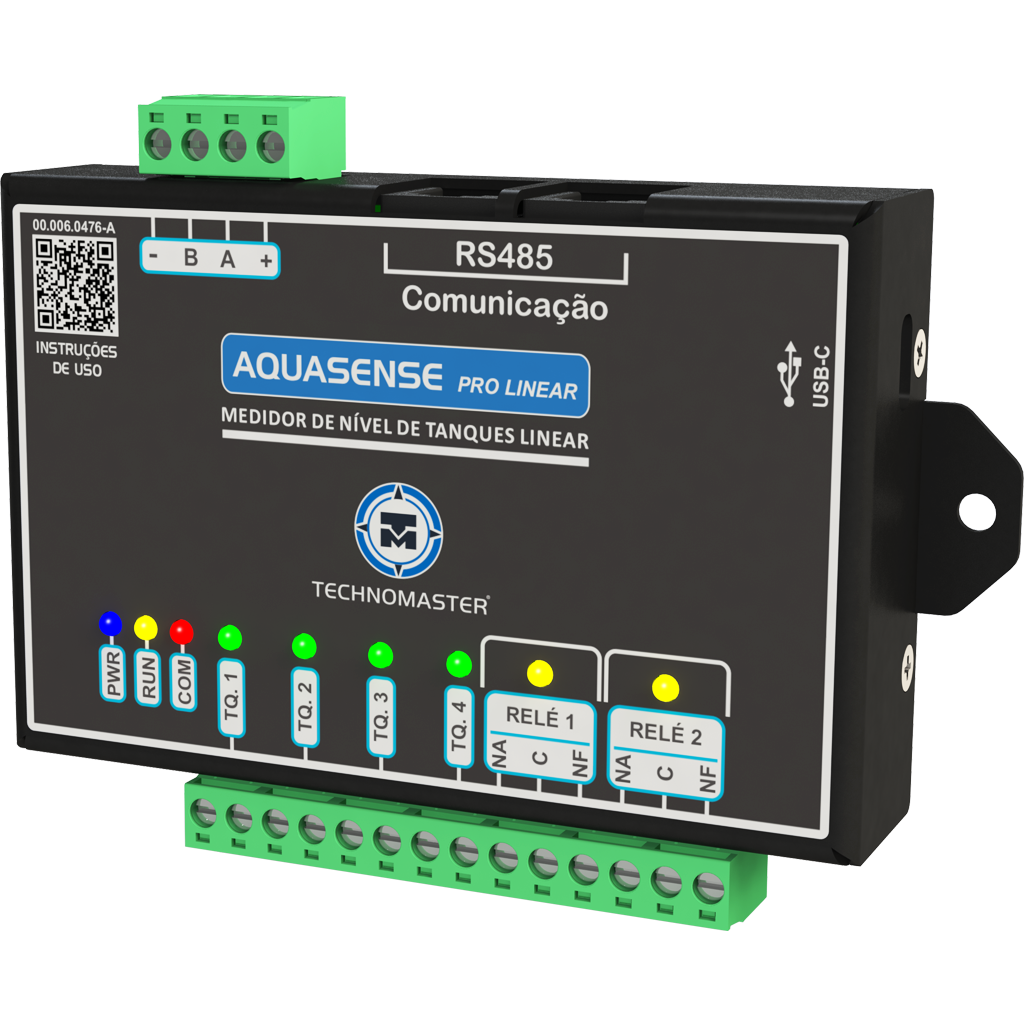

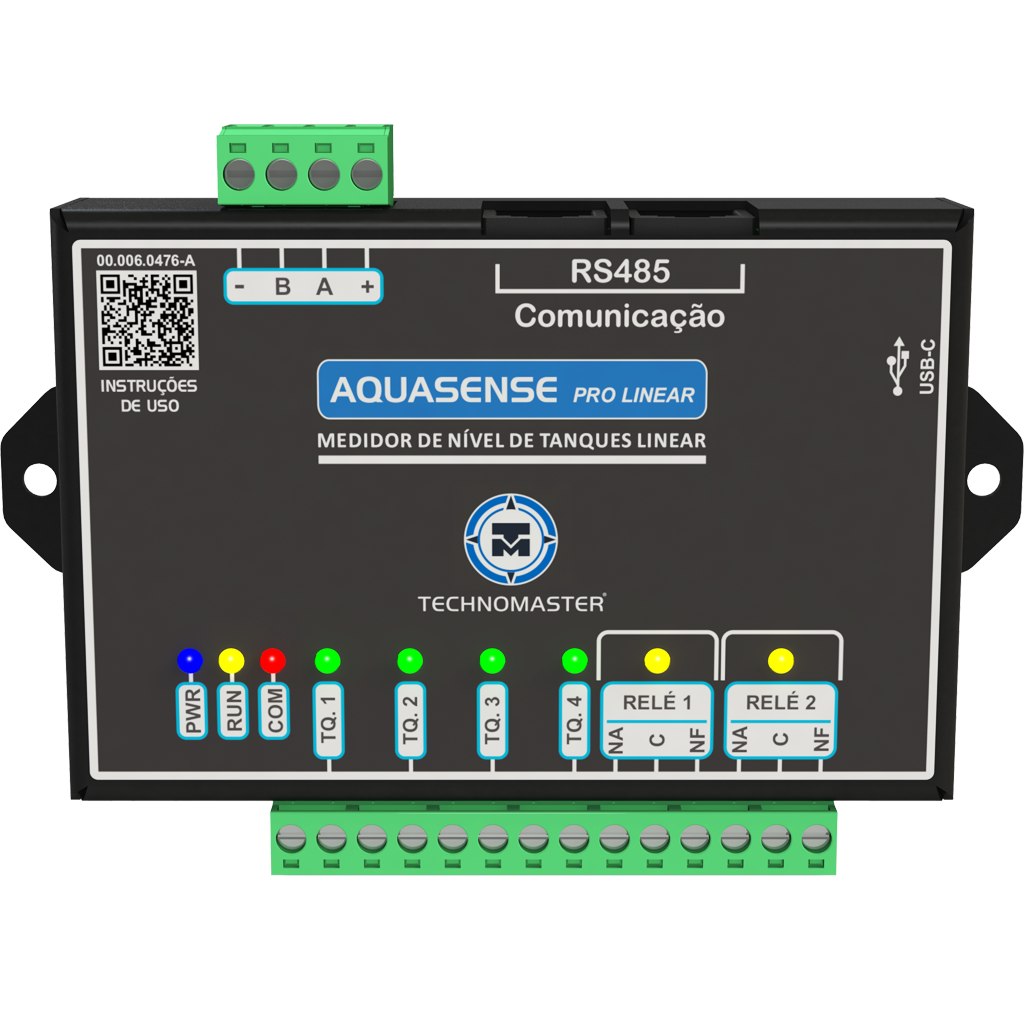

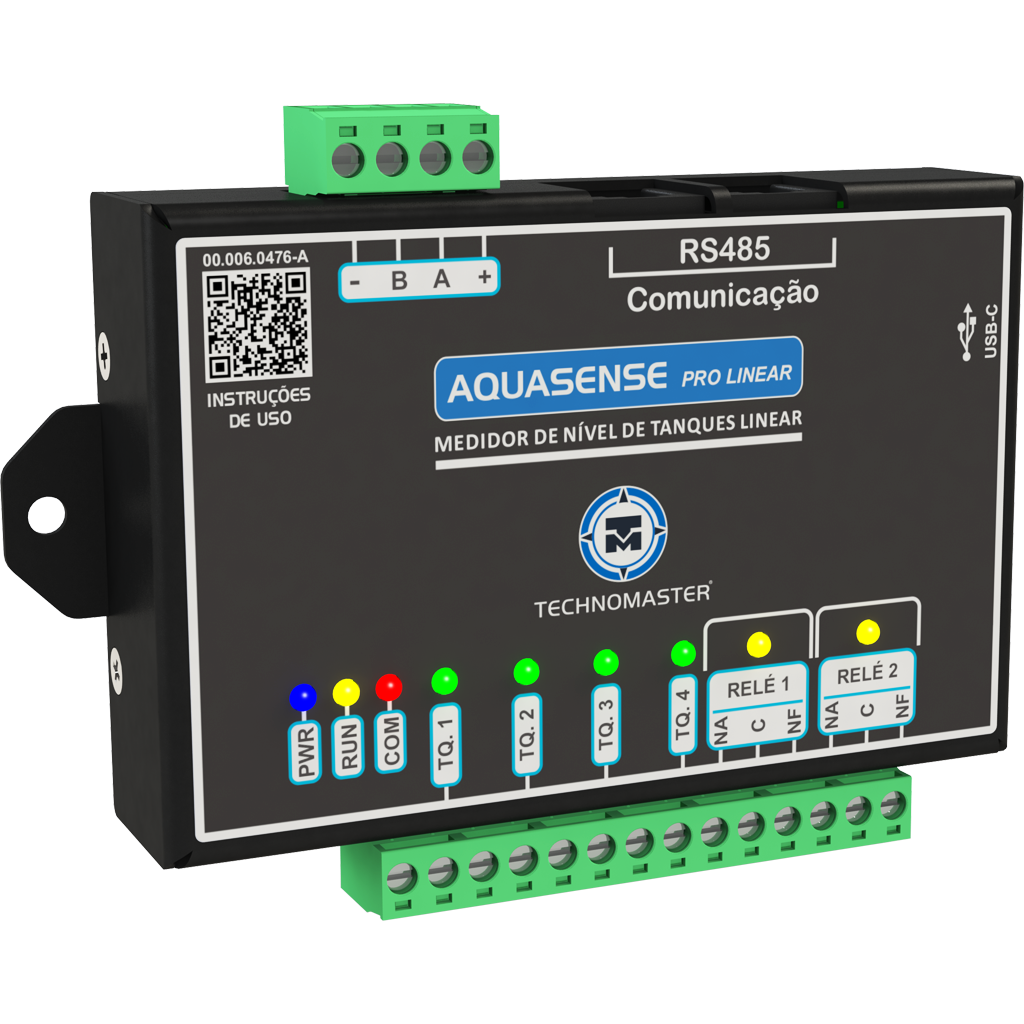

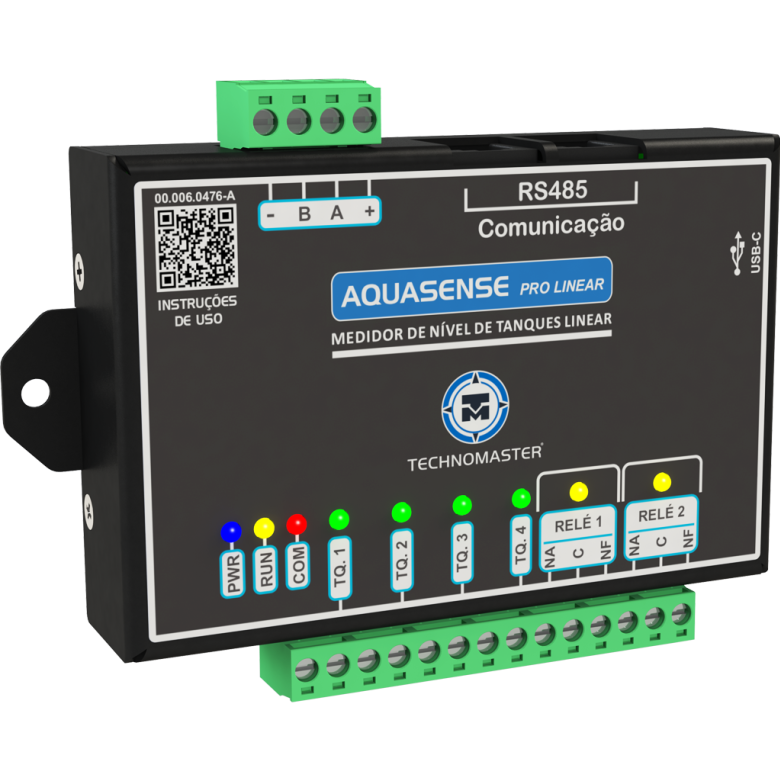

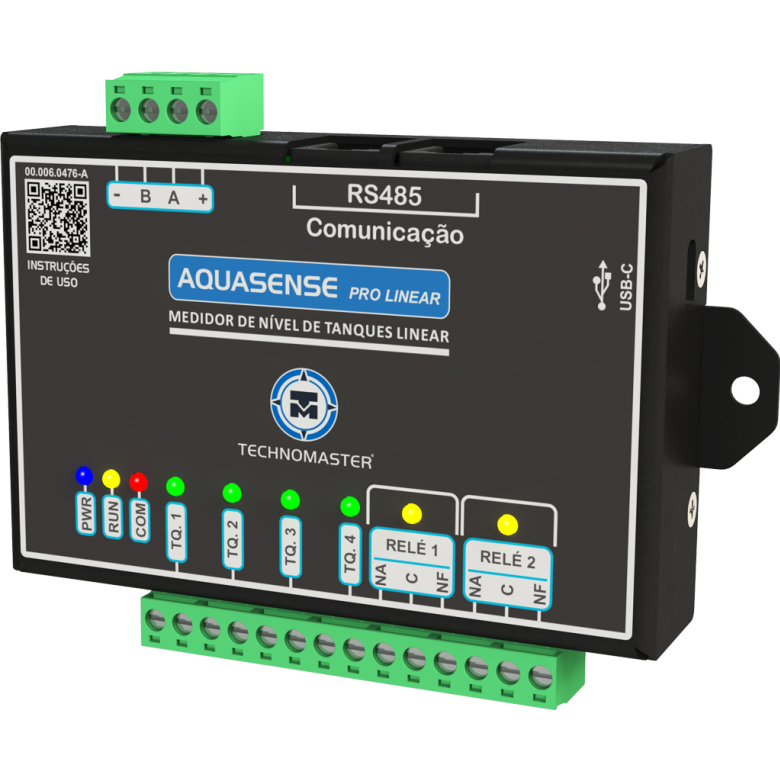

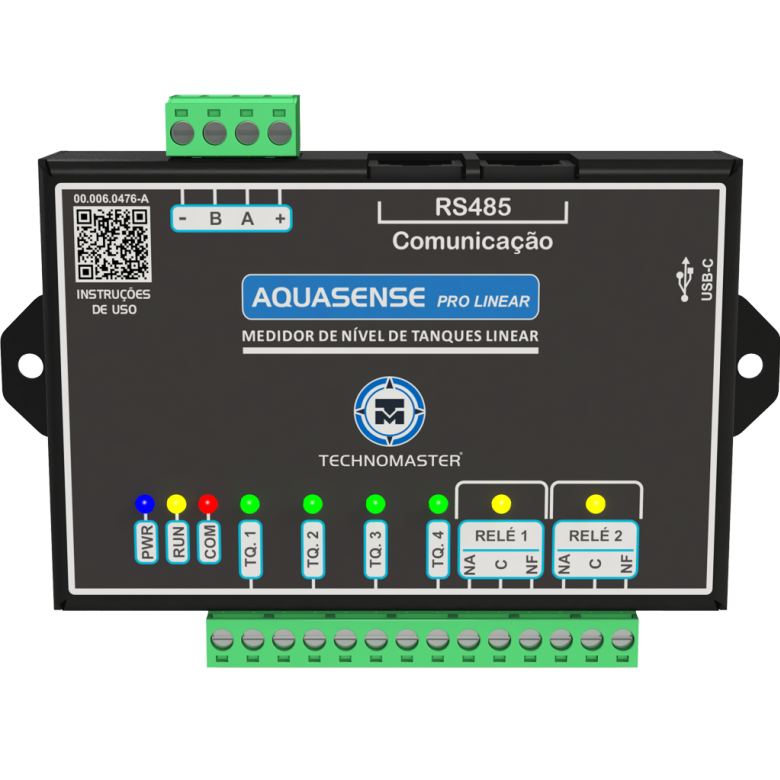

AQUASENSE PRO LINEAR
Medidor de nível para até 4 tanques com integração Modbus RTU e relés de comando
Mais controle sobre múltiplos tanques, com leitura integrada ao sistema e pronta para automação.
Monitore até 4 tanques no mesmo módulo e leve as leituras de nível para a operação da aplicação. O Aquasense PRO Linear combina comunicação Modbus RTU via RS485 e 2 relés de comando em uma solução voltada a sistemas que exigem mais integração, mais controle e menos dispersão de componentes.
Benefícios em destaque
- Monitoramento de até 4 tanques em um único módulo
- Leitura por boia resistiva com medição linear
- Comunicação Modbus RTU via RS485
- 2 relés para comando externo
- Integração com MASTERVIEW, MASTERLINK e sistemas compatíveis

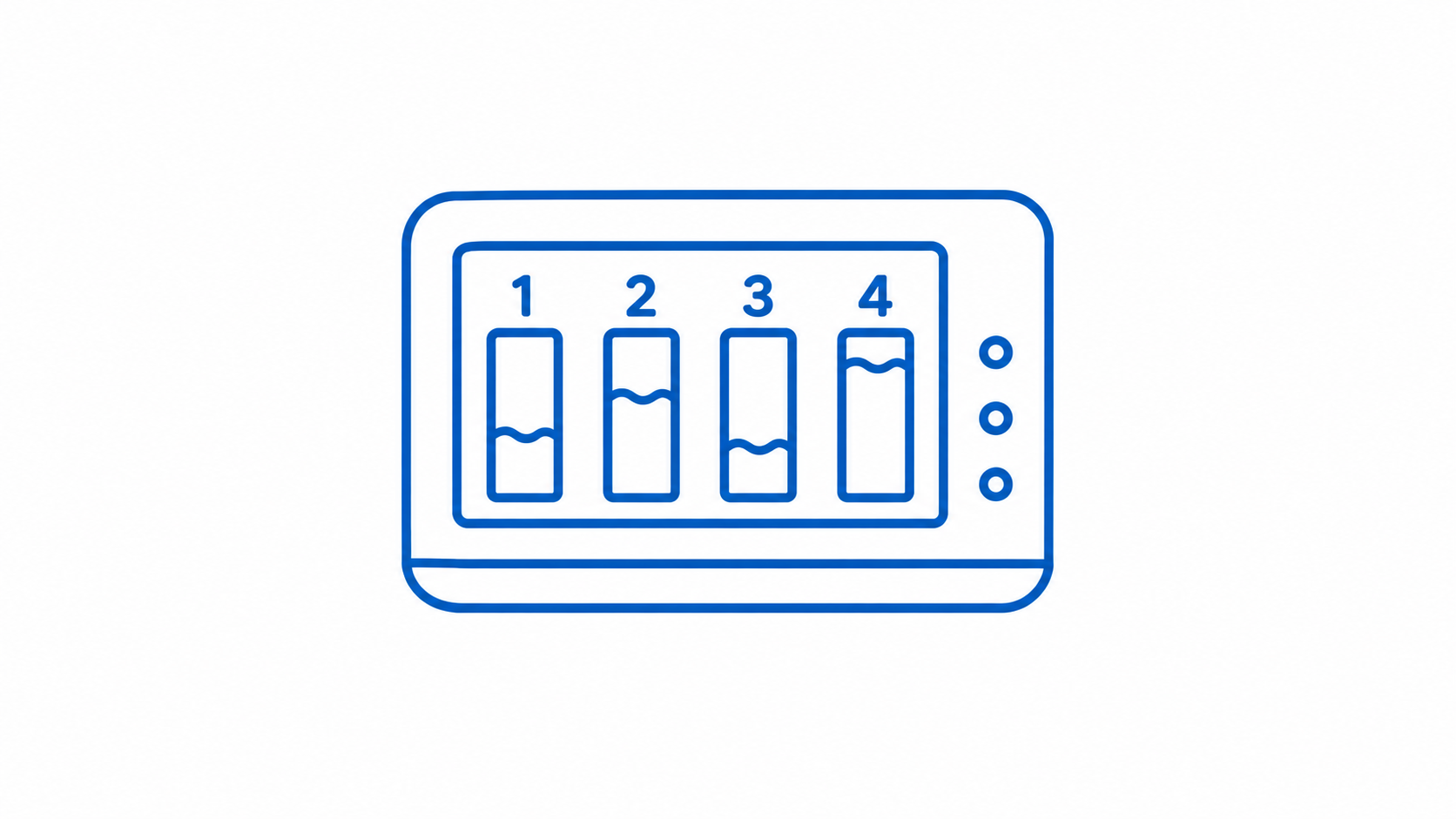

Monitoramento de até 4 tanques
O AQUASENSE PRO LINEAR acompanha até quatro reservatórios simultaneamente, permitindo centralizar a leitura de nível em aplicações com múltiplos tanques. Essa função facilita o controle de água, combustível, óleo ou líquidos com resíduos em motorhomes, embarcações e outras instalações que exigem monitoramento confiável.

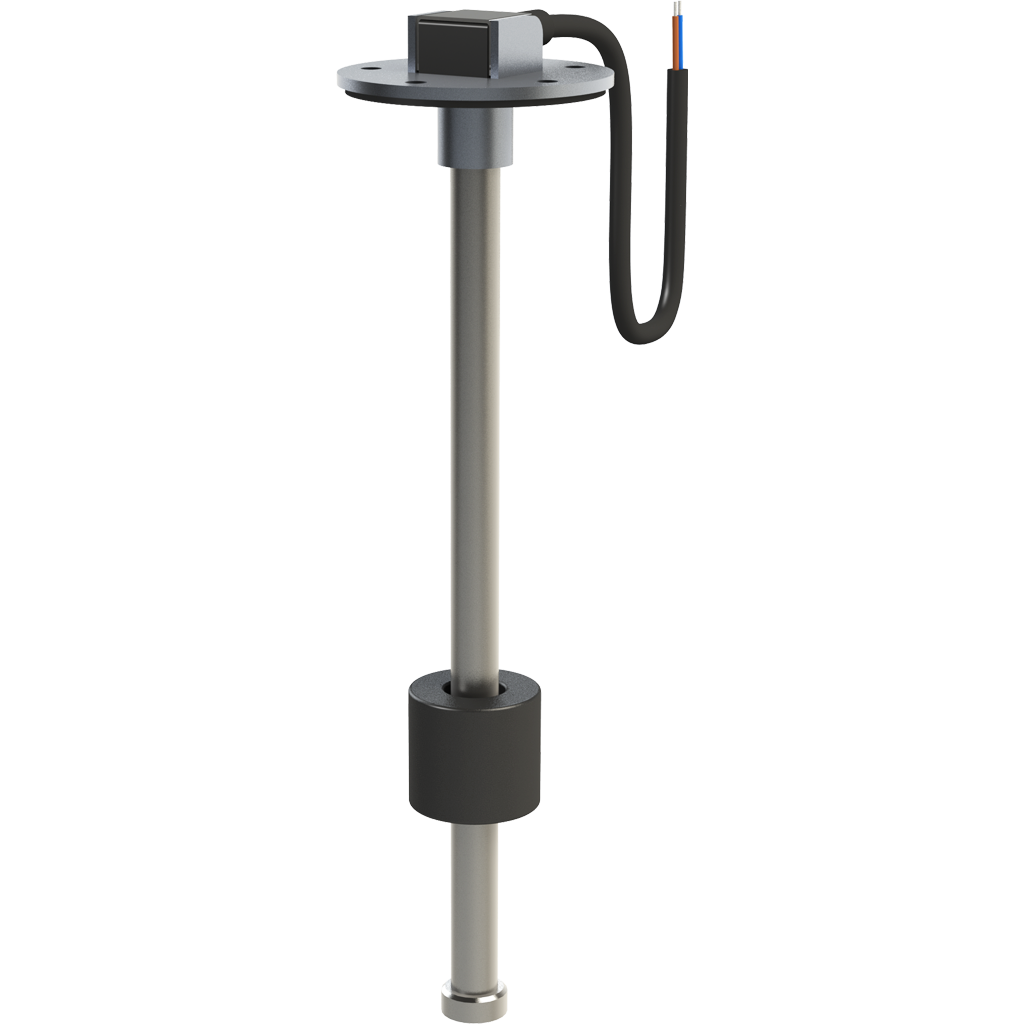

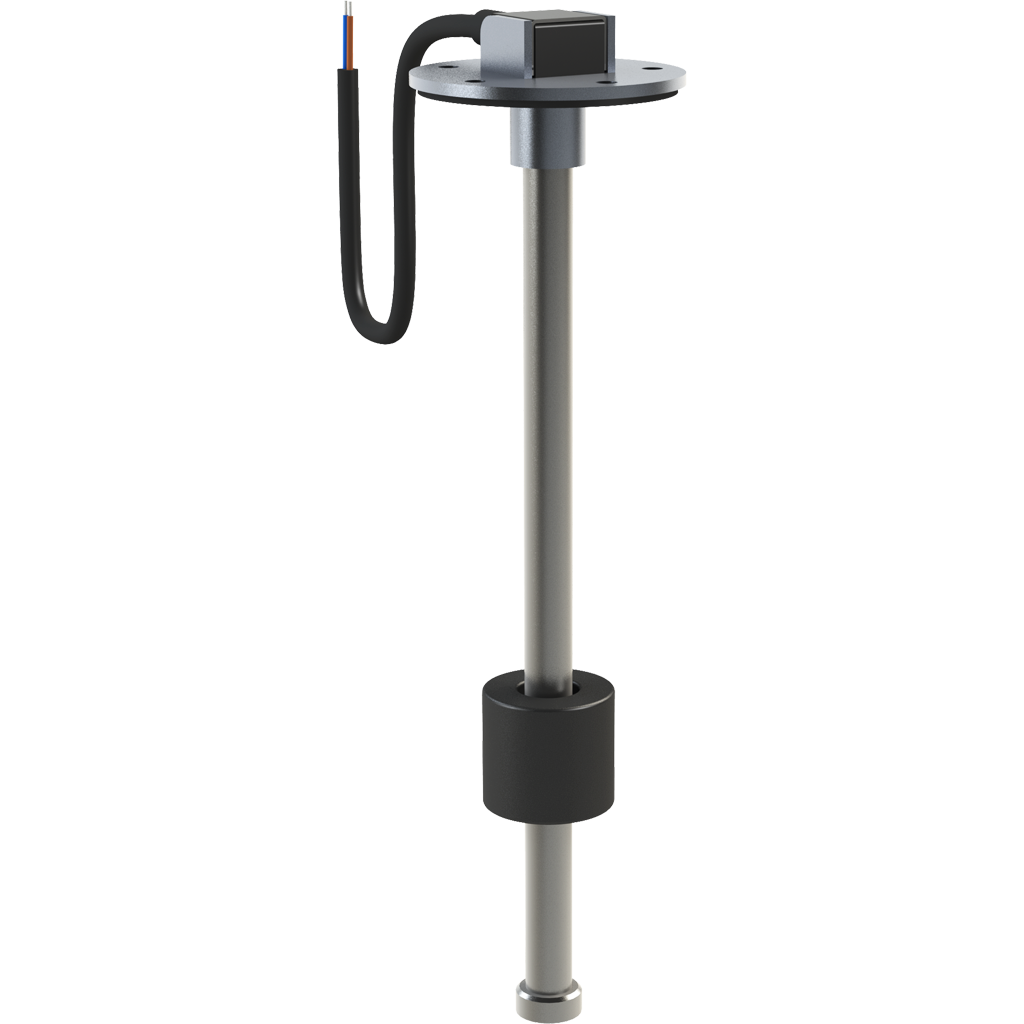

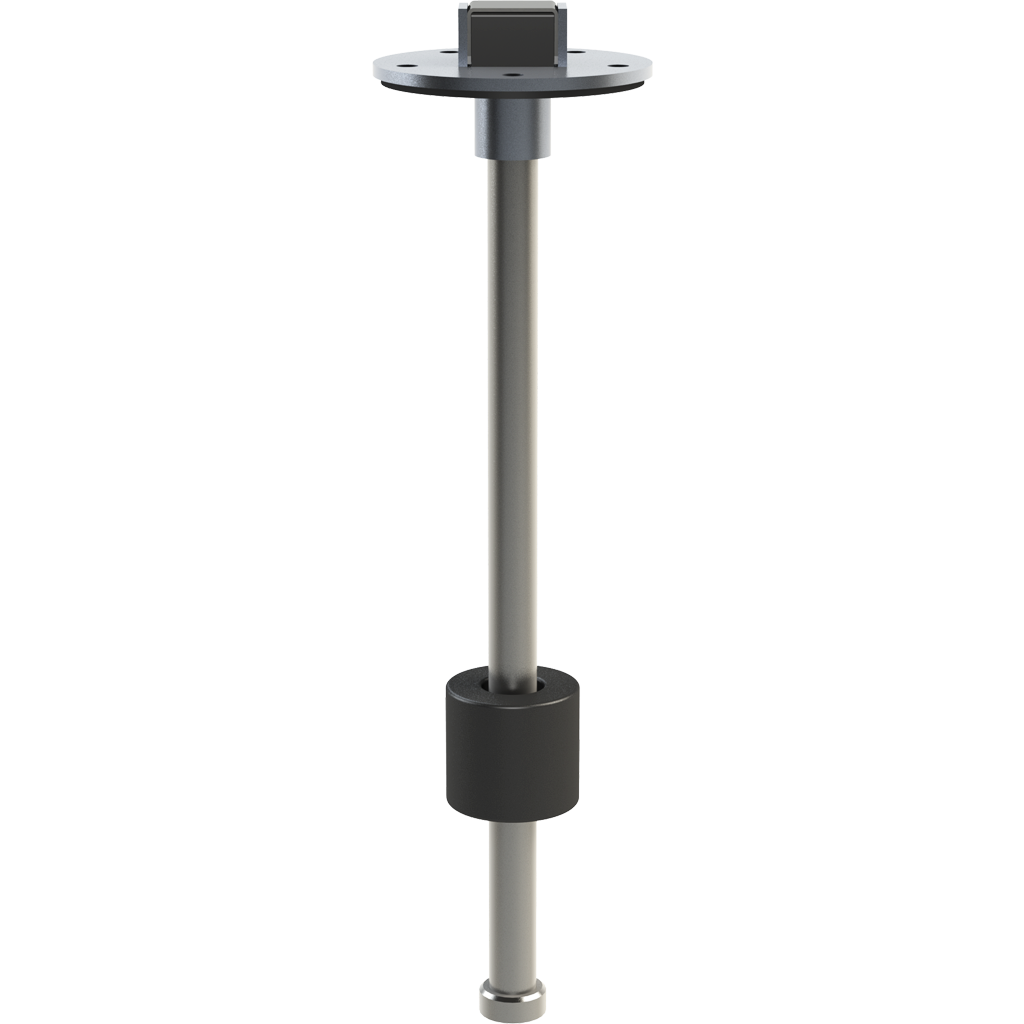

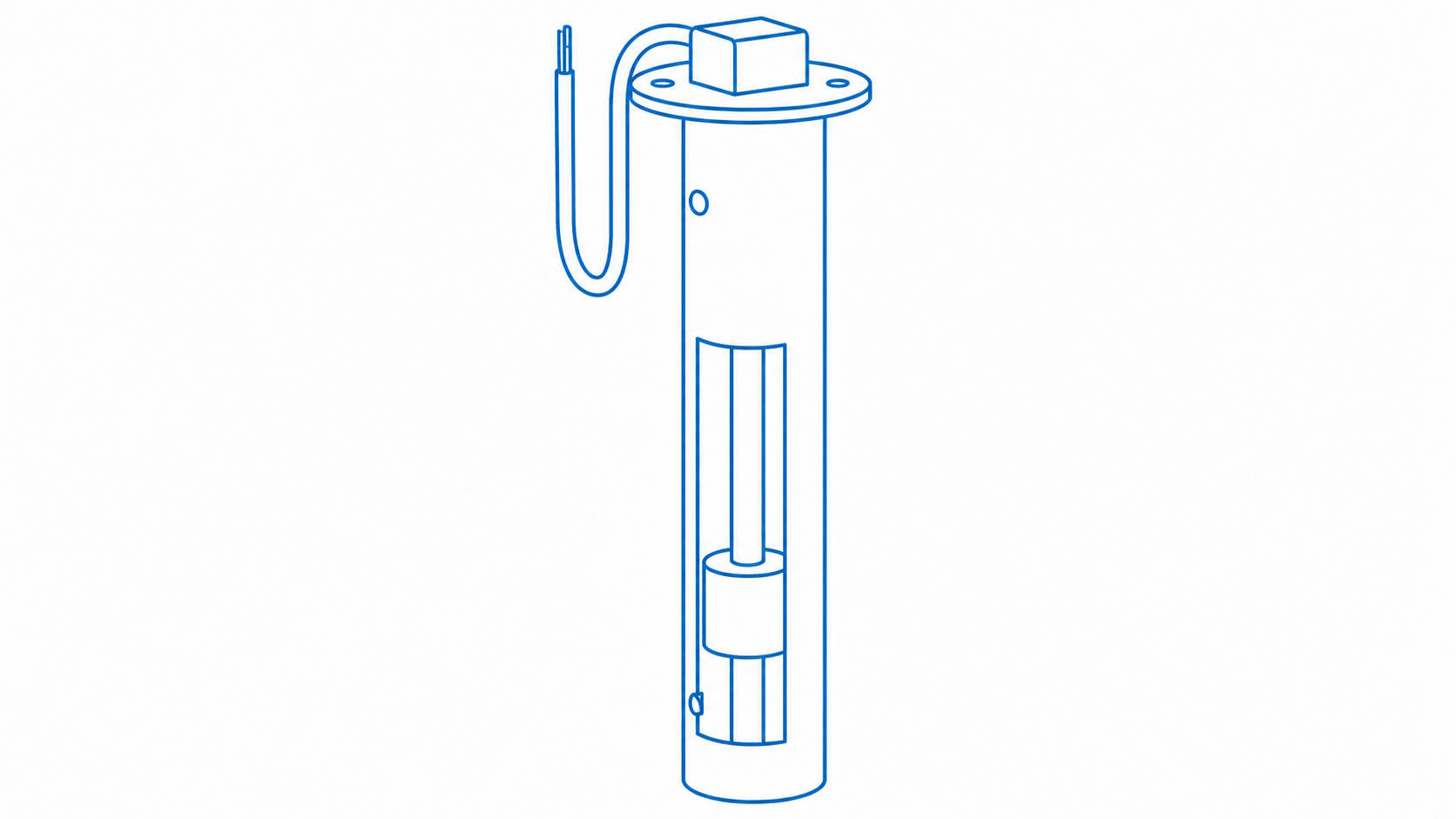

Leitura com boia resistiva

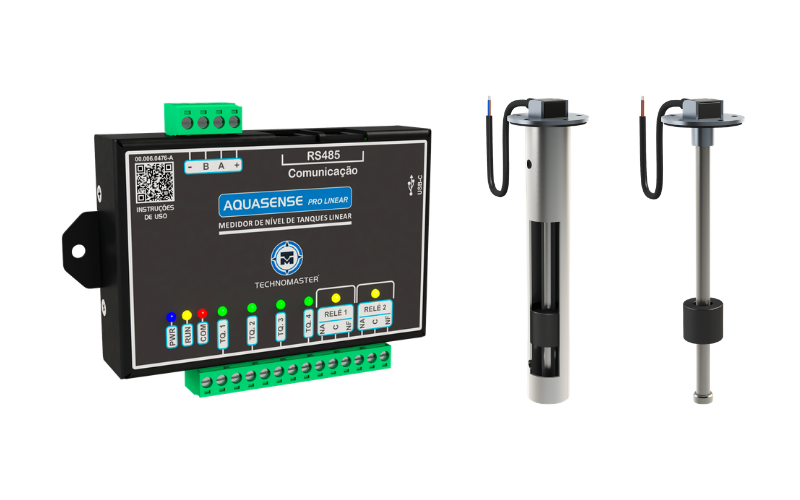

O equipamento utiliza sensores tipo boia resistiva, com boias em aço inoxidável, oferecendo resistência à corrosão e durabilidade em ambientes agressivos. A escolha correta do comprimento da boia conforme a altura do tanque é essencial para garantir uma leitura adequada do volume disponível.

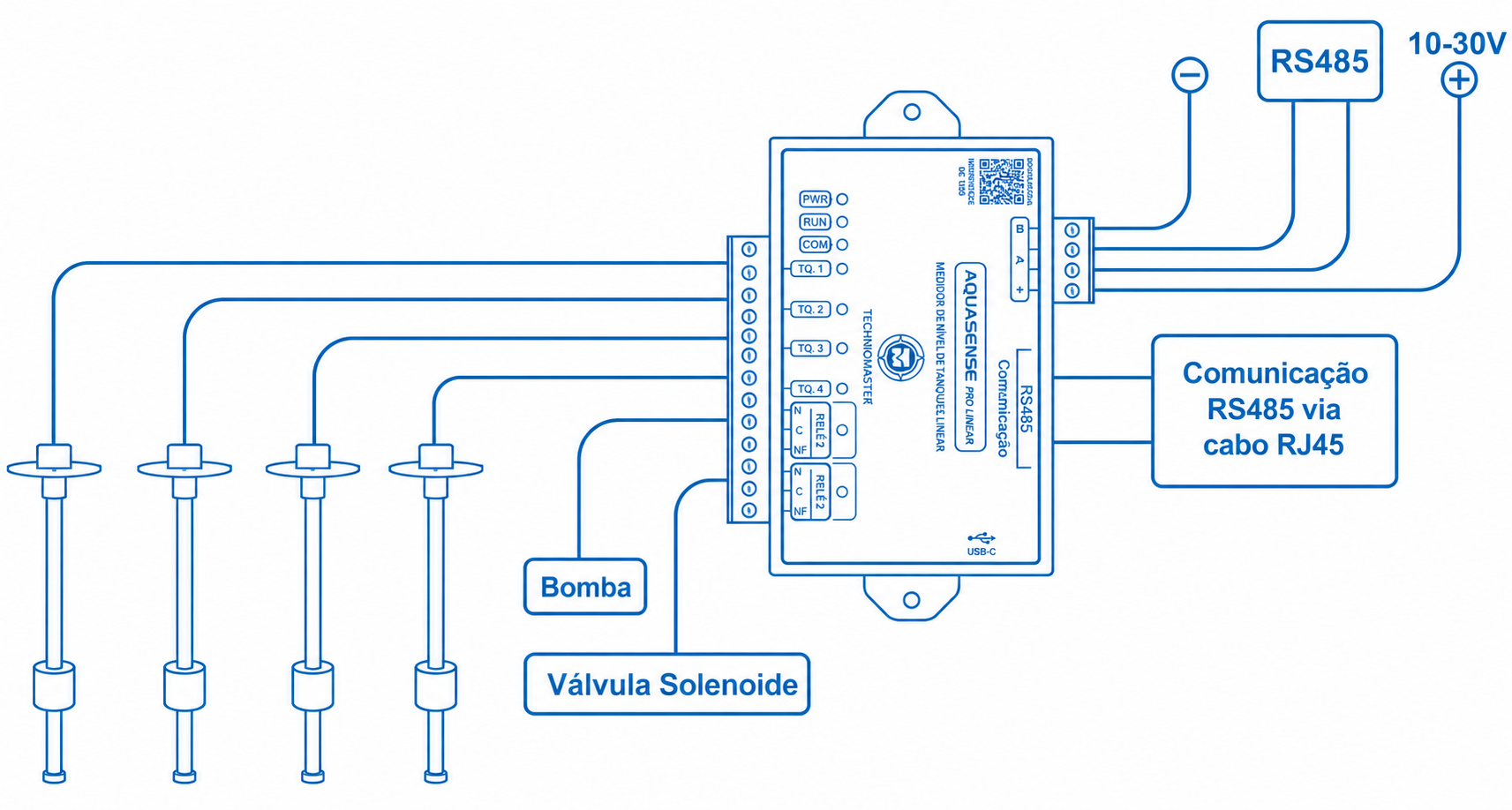

Integração por Modbus RTU
A comunicação via Modbus RTU permite integrar o AQUASENSE PRO LINEAR a sistemas de monitoramento remoto, CLPs e painéis compatíveis. O equipamento também conta com conectores RJ45, bornes de comunicação RS485 e USB-C para configurações avançadas e atualizações de firmware.
Medição linear de nível para sistemas com múltiplos reservatórios
O AQUASENSE PRO LINEAR é um medidor de nível de tanque desenvolvido para acompanhar até quatro tanques simultaneamente por meio de sensores tipo boia resistiva. Sua aplicação atende motorhomes, embarcações e outros sistemas que necessitam de controle preciso do volume de líquidos.
Além da leitura dos tanques, o equipamento oferece relés de comando configuráveis para acionar bombas, válvulas ou alarmes. A alimentação em 10–30 Vcc e a comunicação Modbus RTU ampliam a integração com sistemas embarcados, painéis de controle e arquiteturas de automação.
Especificações técnicas
| Parâmetro | Informação | Aplicação prática |
|---|---|---|
| Produto | AQUASENSE PRO LINEAR | Medidor de nível de tanque linear para sistemas com múltiplos reservatórios. |
| Quantidade de tanques | Até 4 tanques | Permite acompanhar diferentes reservatórios em um único equipamento. |
| Tipo de sensor | Boia resistiva | Indicado para leitura linear de nível conforme a altura do tanque. |
| Material da boia | Aço inoxidável | Favorece resistência à corrosão e uso em ambientes agressivos. |
| Tensão de operação | 10–30 Vcc | Compatível com sistemas de alimentação em corrente contínua dentro dessa faixa. |
| Resistência da boia | 240–33 Ω | Define a faixa resistiva utilizada para a leitura do sensor. |
| Protocolo | Modbus RTU | Permite integração com sistemas de monitoramento, CLPs e painéis compatíveis. |
| Comunicação | RS485 e RJ45 | Facilita a conexão física em diferentes arquiteturas de instalação. |
| USB-C | Configurações e atualizações de firmware | Oferece acesso para ajustes avançados e manutenção de firmware. |
| Relés de comando | 2 relés com contatos NA, NF e Comum | Podem acionar bombas, válvulas ou alarmes conforme configuração. |
| Grau de proteção do equipamento | IP40 | Indica o grau de proteção informado para o equipamento. |
| Peso | 300 g, sem boia | Auxilia no planejamento físico da instalação. |
| Dimensões | 9,3 x 13,4 x 2,6 cm, sem boia | Permite avaliar o espaço necessário para fixação do equipamento. |
Menos incerteza no controle dos reservatórios
Em sistemas com vários tanques, a falta de uma leitura centralizada pode dificultar o acompanhamento do volume disponível, aumentar a dependência de verificações manuais e gerar decisões imprecisas durante o uso ou a operação.
O AQUASENSE PRO LINEAR reduz essa dificuldade ao reunir a medição de até quatro tanques em um único equipamento, com sensores tipo boia resistiva, comunicação Modbus RTU e relés de comando configuráveis para funções auxiliares.
Com instalação adequada, escolha correta da boia e integração ao sistema de controle, o usuário e o instalador ganham mais previsibilidade na leitura dos reservatórios e maior organização na arquitetura elétrica da aplicação.
QUER COMPARAR ESTE PRODUTO COM OS SIMILARES PARA DESCOBRIR A MELHOR APLICAÇÃO DE CADA?
PERGUNTAS FREQUENTES
Quantos tanques o Aquasense PRO Linear monitora?
Monitora até 4 tanques simultaneamente no mesmo módulo.
Que tipos de líquidos podem ser monitorados?
O Aquasense PRO Linear pode ser aplicado ao monitoramento de água potável ou técnica, combustíveis, óleos e líquidos com dejetos.
Que tipo de sensor o equipamento utiliza?

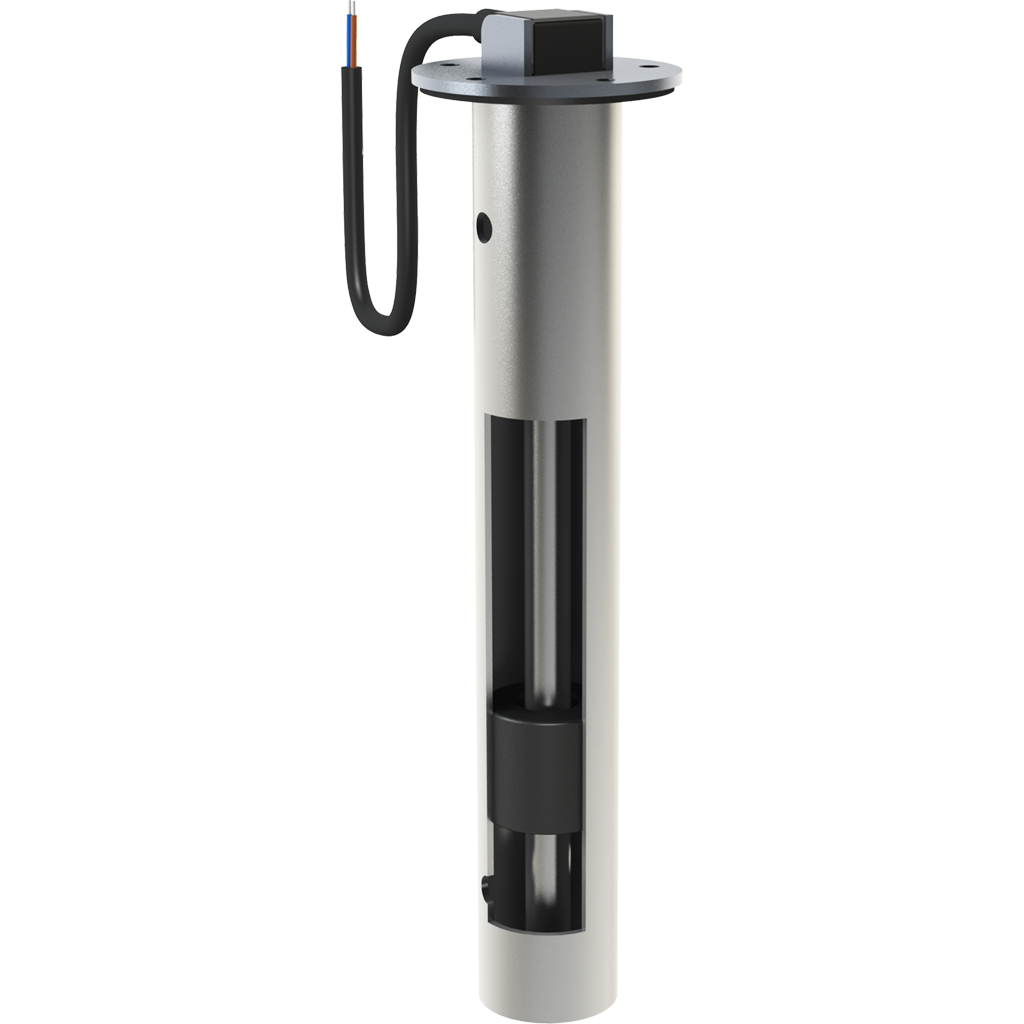

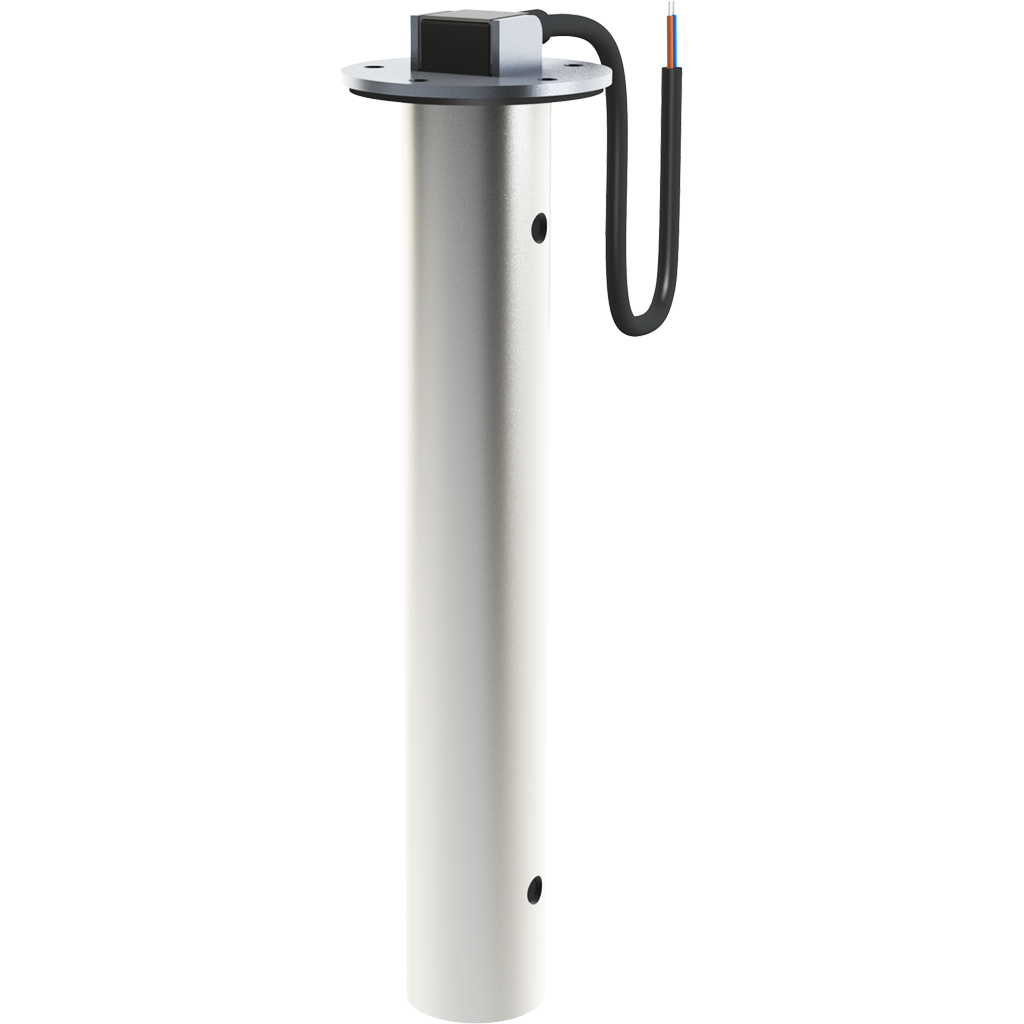

Utiliza boias resistivas em aço inoxidável para medição de nível. Há duas opções de boia: uma versão par líquidos limpos e outra para líquidos com resíduos sólidos.
Como escolher a boia correta?
A boia deve ter comprimento compatível com a altura do tanque para cobrir a profundidade do reservatório e manter a leitura adequada. Também deve ser avaliado o tipo de líquido que será inserida.
O produto pode integrar com CLP?
Sim. A integração é feita por Modbus RTU via RS485.
O equipamento possui saídas para comando?
Sim. Possui 2 relés com contatos 1 NA e outro NF para acionamento de bombas, válvulas ou alarmes.
Onde a leitura pode ser integrada?
Os dados podem ser integrados por Modbus RTU via RS485 para CLPs e monitoramento remoto. A configuração dos relés é feita pela tela MASTERVIEW ou pelo aplicativo de configuração Technomaster.
O produto exige manutenção periódica?
Não requer manutenção específica. Em caso de falha na medição, recomenda-se verificar as conexões elétricas e, se necessário, reapertar os terminais. Quando aplicado em tanques de detritos, a limpeza do tanque deve ser realizada conforme o procedimento recomendado.
